در دنیای امروز که فناوری با سرعتی باور نکردنی در حال پیشرفت است، بسیاری از صنایع و شرکتها به دنبال راهکارهایی برای کاهش وابستگی به تامینکنندگان خارجی هستند. یکی از روشهای کلیدی در این مسیر، مهندسی معکوس بردهای الکترونیکی است. این فرایند به متخصصان اجازه میدهد تا با تحلیل دقیق سختافزار و نرمافزار موجود، دانش فنی موردنیاز برای بازطراحی یا تولید مجدد یک محصول را به دست آورند.
در این میان، بخش نرمافزاری از اهمیت ویژهای برخوردار است، زیرا بیشتر عملکردهای یک سیستم در کدهای داخلی میکروکنترلرها و آیسیها نهفته است. تکنیکهایی مانند باز کردن قفل میکروکنترلر یا شکستن قفل آیسی، امکان دسترسی به محتوای برنامه و الگوریتمهای اصلی دستگاه را فراهم میکنند. همین امر باعث شده تا مهندسی معکوس الکترونیک به یکی از حوزههای استراتژیک برای صنایع مختلف تبدیل شود.
هدف این مقاله ارائه یک مسیر گام به گام در قالب ده مرحله است که خواننده را از مفاهیم ابتدایی تا روشهای عملیاتی در زمینه مهندسی معکوس نرمافزاری بردهای الکترونیکی هدایت میکند. هر مرحله بهگونهای طراحی شده که با کلیک بر روی عنوان آن، بتوانید مستقیماً به بخش مورد نظر هدایت شوید. این ساختار هم مطالعه را سادهتر میکند و هم امکان استفاده کاربردی از مقاله را برای متخصصان و علاقهمندان فراهم میسازد.
در ادامه این مقاله، مفاهیمی همچون باز کردن قفل میکرو، شکستن قفل میکروکنترلر، مهندسی معکوس نرمافزار برد الکترونیکی و روشهای تخصصی تحلیل کدها بررسی خواهند شد تا مسیری روشن و کاربردی برای یادگیری و استفاده از این دانش ارائه شود.
فهرست مطالب
گام اول: شناسایی نوع میکروکنترلر و ساختار حافظه
مقدمه گام
شناسایی دقیق میکروکنترلر و معماری حافظه، زیربنای موفقیت در هر پروژه مهندسی معکوس بردهای الکترونیکی است. این گام مشخص میکند که چه ابزارهایی لازم است، کدام روشهای استخراج کد کاربردی خواهند بود و چه چالشهایی (مانند وجود قفل نرمافزاری) ممکن است پیش روی تیم قرار گیرد. در ادامه فرآیند از شروع با یک بازدید بصری تا تولید خروجی نهایی این گام تشریح شده است.
بازدید بصری و مستندسازی اولیه

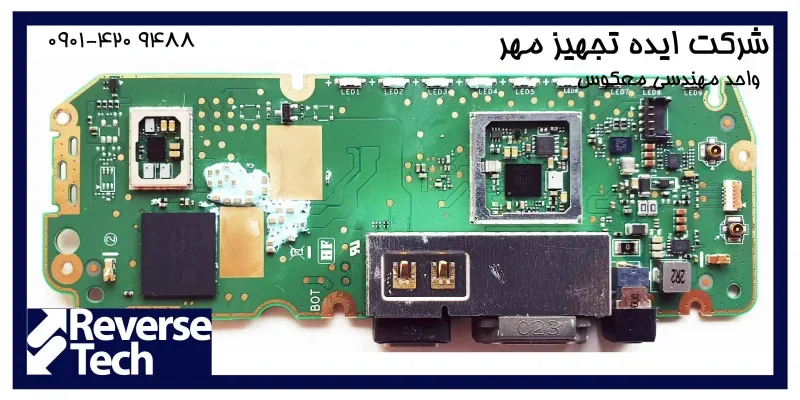

در آغاز باید برد را از نظر ظاهری بهدقت بررسی و مستندسازی کنید. ابتدا تصاویر باکیفیت از هر دو طرف برد و زوایای مختلف تهیه کنید تا هر نشانه، شماره سریال، کد قطعه و منطق آرایش قطعات ثبت شود. به دنبال نشانههای چاپ شده روی PCB، متنهای کنار تراشه، تاریخ تولید و هر برچسب تعمیری یا کارخانهای بگردید. این مدارک اولیه برای مرحلههای بعدی و نیز مقایسه با دیتاشیتها و مرجعهای آنلاین لازم خواهند بود.
خواندن مارکها و تعیین سازنده
بسیاری از میکروکنترلرها برچسبهای واضحی دارند که شامل کد مدل، تاریخ و لوگوی تولیدکننده است. با استفاده از تصاویر ثبتشده و مقایسه کدهای چاپی با دیتاشیتها میتوان بهسرعت خانواده تراشه (مثلاً AVR، PIC، STM32 یا دیگر انواع ARM-based) را تعیین کرد. در صورت وجود نشانههای مبهم یا پاکشده، بررسی قطعات جانبی اطراف تراشه و نوع مدار پیرامونی (مثلاً وجود کریستال مشخص برای هستههای AVR یا چینش خاص پینها) میتواند راهنمای خوبی باشد.
تعیین پکیج و دسترسی فیزیکی به پایهها

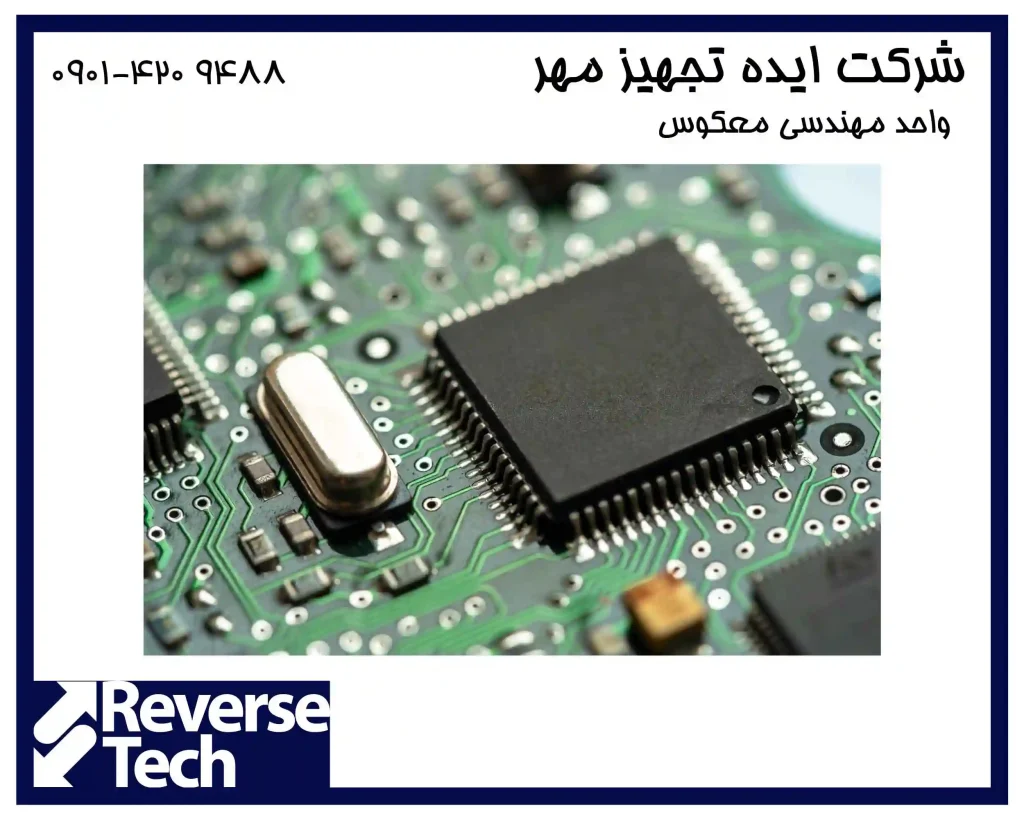

شناخت پکیج تراشه (DIP، QFP، LQFP، BGA و غیره) نقش تعیینکنندهای در انتخاب روش دسترسی و پروگرام کردن دارد. پکیجهای با پایههای بیرونزده (مثل QFP) معمولاً امکان لحیمکاری و اتصال مستقیم سوکت یا آداپتور را فراهم میکنند، در حالی که پکیجهای BGA نیاز به تجهیزات تخصصی یا دسترسی به نقاط تست روی PCB دارند. در این بخش باید وضعیت پایهها، وجود پدهای تست (test points) و قابلیت لحیمکاری یا ساخت فیxtures را ارزیابی کرد.
تحلیل مدار پیرامونی برای یافتن حافظه و اتصالات خارجی
باید مدار اطراف میکروکنترلر را دنبال کنید تا به حافظههای خارجی یا آیسیهای مرتبط برسید. وجود چیپهای فلش یا EEPROM خارجی، درگاههای حافظه SPI یا حافظههای SD کارت میتواند نشان دهد که بخشی یا تمام کد برنامه در حافظه خارجی قرار دارد. همچنین شناسایی رگولاتورها، کریستال یا اسیلاتور و آیسیهای رابط به درک بهتر ساختار حافظه و روشهای محتمل استخراج کمک میکند.
تشخیص نوع حافظه داخلی و قفلگذاری نرمافزاری
پس از تعیین خانواده تراشه، باید نوع حافظه داخلی (Flash، EEPROM، ROM) و احتمال وجود مکانیسم حفاظت یا قفل نرمافزاری را بررسی کنید. خواندن دیتاشیت تراشه راهنمای قویای است؛ در دیتاشیت معمولاً نحوه فعالسازی بخشهای حفاظتی و بیتهای قفل توضیح داده شده است. علامتهایی مانند عدم امکان خواندن کامل حافظه با پروگرامرهای استاندارد یا پیامهای خطا هنگام تلاش برای خواندن اشاره به فعال بودن حفاظت دارند. در این نقطه مفاهیمی مانند باز کردن قفل میکروکنترلر و روشهای قانونی برای بازیابی اطلاعات مطرح میشوند.
شناسایی رابطهای ارتباطی و نقاط دسترسی (UART, SPI, I2C, JTAG)
وجود پینهای ارتباطی استاندارد میتواند مسیر آسانی برای استخراج یا تعامل با میکرو فراهم کند. باید بهدنبال خطوط UART برای کنسول سریال، خطوط SPI و I2C برای حافظهها و سنسورها و همچنین رابطهای دیباگ مانند JTAG یا SWD باشید. یافتن پدهای تست یا هدرهای برد که به این خطوط متصل هستند، روند کار را بسیار سادهتر خواهد کرد. اگر این نقاط در دسترس باشند، میتوان با ابزارهای مناسب به استخراج کمک کرد؛ در غیر این صورت نیاز به روشهای پیشرفتهتر یا دسترسی فیزیکی به پدها خواهد بود.
ارزیابی احتمال وجود قفل سختافزاری یا چیپ محافظتی
برخی بردها از آیسیهای محافظ یا کوپلرهای سختافزاری استفاده میکنند که پیش از دسترسی به حافظه باید از لحاظ سختافزاری دور زده شوند یا از روشهای نرمافزاری خاصی عبور کرد. در این مرحله باید مشخص شود که آیا برد از مکانیزمهایی مانند رمزنگاری حافظه، بولوتوث امنیتی، ترانزیستوری برای قطع تغذیه حافظه یا آیسی محافظ امنیتی بهره میبرد یا خیر. شناخت این موارد کمک میکند تا محدودیتهای قانونی و خطرات فنی را پیش از تلاش برای شکستن قفل آیسی در نظر بگیرید.
ارزیابی ریسکهای فنی و حقوقی
قبل از هر اقدام عملی لازم است ریسکهای فنی و قانونی بررسی شوند. استخراج و بازتولید کد ممکن است تحت قوانین مالکیت فکری یا قراردادها محدود شده باشد. همچنین روشهای تجاوز به قفلها میتواند به سختافزار آسیب بزند و در نهایت منجر به از دست رفتن داده یا تخریب برد شود. لذا تاکید میشود که هر اقدامی باید در چارچوب قانونی و اخلاقی انجام شود و از مشتری یا مالک دستگاه مجوز کتبی گرفته شود.
ابزارهای پیشنهادی برای این گام
در این مرحله به ابزارهایی برای مشاهده، اندازهگیری و ثبت نیاز دارید. دوربین ماکرو یا لوپ برای ثبت تصاویر، مولتیمتر برای بررسی اتصالات و ولتاژها، اسیلوسکوپ برای مشاهده سیگنالها، و مجموعهای از پروگرامرها و آداپتورها برای اتصال فیزیکی به تراشه مفید خواهند بود. انتخاب ابزار دقیق وابسته به نوع میکروکنترلر و پکیج آن است.
روند عملی گامبهگام (از آغاز تا خروجی نهایی)
ابتدا عکسبرداری و ثبت اطلاعات چاپی روی برد انجام میشود. سپس بهصورت غیرفعال مسیرهای مهم را شناسایی کرده و پدهای تست یا هدرهایی را که به خطوط ارتباطی متصلاند، علامتگذاری کنید. پس از آن با مولتیمتر و اسیلوسکوپ، ولتاژ تغذیه و سیگنال کلاک یا خط ارتباط را تأیید کنید تا اطمینان حاصل شود که اتصال به پروگرامر ایمن خواهد بود. در قدم بعدی با توجه به خانواده تراشه، یک پروگرامر مناسب انتخاب کرده و تلاش برای خواندن بخشهای مجاز حافظه را شروع کنید. چنانچه خواندن با خطا مواجه شد، باید وضعیت بیتهای محافظی که در دیتاشیت ذکر شده است بررسی شود و راهکارهای قانونی برای ادامه اعمال گردد. در پایان خروجی این گام شامل یک فایل گزارش فنی است که حاوی مشخصات تراشه، نوع حافظه، نقاط دسترسی فیزیکی، وضعیت قفل نرمافزاری و پیشنهاد ابزارها و روشهای احتمالی استخراج کد میباشد.
خروجیهای قابل تحویل از گام اول
گزارش تصویری کامل برد شامل زوایا و برچسبها، فهرست مشخصات میکروکنترلر و حافظه، نقشه اولیه نقاط دسترسی (test points و هدرها)، ارزیابی قابلیت خواندن حافظه و وضعیت قفلها، و پیشنهاد روشهای بعدی (مثلاً اتصال از طریق JTAG یا نیاز به بازکاری پدها)؛ این مدارک نقطه شروع همه مراحل بعدی مهندسی معکوس نرمافزاری خواهند بود.
گام دوم: بررسی وجود قفل نرمافزاری و روشهای شناسایی
مقدمه گام
تشخیص وجود یا عدم وجود مکانیسمهای حفاظتی نرمافزاری یکی از تصمیمسازترین مراحل در مسیر مهندسی معکوس نرمافزار است. اگر حافظه تراشه بهصورت نرمافزاری قفل شده باشد، روشهای استخراج معمولی بیفایده خواهند بود و نیاز به برنامهریزی استراتژیکتر، ابزارهای تخصصیتر یا حتی تعامل حقوقی با صاحب محصول پیش میآید. در این گام هدف، شناسایی نوع حفاظت، میزان اثرگذاری آن بر روند کار و تعیین گزینههای پیشروست.
شواهد اولیه فعال بودن حفاظت نرمافزاری
برای تشخیص فعال بودن قفل نرمافزاری، ابتدا باید رفتار سیستم هنگام تلاش برای خواندن حافظه را ثبت کنید. اغلب پروگرامرها هنگام خواندن حافظه قفلشده با خطاهای مشخص یا دادههای یکسان (مثلاً همه بایتها با مقدار 0xFF) مواجه میشوند. همچنین وجود بیتهای محافظتی که در دیتاشیت تراشه تعریف شدهاند، میتواند نشانهای روشنی باشد. مشاهده پیامهای خطا در زمان اتصال از طریق JTAG/SWD یا عدم پاسخ به دستورات خواندن نیز از دیگر شواهد است. ثبت این موارد در گزارش آزمایش اولیه کمک میکند تا تصمیم بعدی مستند و قابل پیگیری باشد.
بررسی دیتاشیت و مستندات فنی تراشه
دیتاشیت رسمی تولیدکننده منبع اصلی اطلاعات درباره مکانیسمهای protect و lock است. در دیتاشیت معمولاً توضیح داده میشود که چگونه بیتهای محافظ نصب میشوند، آیا امکان ریست آنها وجود دارد و در چه شرایطی دسترسی خواندن یا نوشتن مسدود میشود. مطالعه دقیق دیتاشیت به شما میگوید آیا قفل بهصورت خواندن-محافظت (read-protect)، نوشته-محافظت (write-protect) یا رمزنگاری کامل حافظه اعمال شده است. این اطلاعات کلید تصمیمگیری برای استفاده از روشهای نرمافزاری یا حرکت به سمت روشهای سختافزاری خواهند بود.
تستهای تجربی در محیط ایمن
در محیط آزمایشگاهی باید تلاشهای کنترلشده برای خواندن حافظه انجام شود. ابتدا از پروگرامرهای استاندارد و مطمئن استفاده کنید و خروجیها را ذخیره نمایید. بهتر است آزمایشها روی نمونهای که کپی یا برد آزمایشی است انجام گیرد تا احتمال آسیب رساندن به برد اصلی کاهش یابد. اگر پروگرامرها پاسخی تولید نکنند یا دادهها بیمعنی باشند، باید تلاشهایی مانند خواندن بخشهای کوچک حافظه، تغییر ولتاژ تغذیه کنترلشده یا استفاده از سرعتهای متفاوت ارتباطی را امتحان کنید تا مطمئن شوید مشکل از قفل نرمافزاری است و نه خطای ارتباطی یا سختافزاری.
تحلیل پروتکلهای دیباگ و پیامهای خطا
بررسی پیامهای خطا و لاگهای پروگرامر کمک میکند تا نوع قفل مشخص شود. برخی تراشهها هنگام وجود قفل، کدی خاص یا وضعیت رجیستری را بازمیگردانند که در دیتاشیت توضیح داده شده است. اگر دسترسی JTAG یا SWD موجود باشد، گاهی امکان خواندن رجیسترهای کنترل و وضعیت وجود دارد که میتواند نشاندهنده بیتهای محافظ یا قفل امنیتی باشد. این تحلیل فنی نقش مهمی در انتخاب روش بعدی ایفا میکند.
روشهای تشخیص قفلهای پیچیدهتر (رمزنگاری و محافظت سختافزاری)
برخی محصولات از رمزنگاری محتوای حافظه یا استفاده از ماژولهای امنیتی جداگانه بهره میبرند که حتی پس از خواندن بیتها، محتوای برنامه بهصورت رمزنگاریشده است. در این حالت شناسایی وجود ماژول امنیتی، کوپلرها یا آیسیهای رمزنگاری پیرامونی ضروری است. همچنین بررسی اینکه آیا حافظه بهصورت پویا و در زمان اجرا رمزگشایی میشود یا نه، به تعیین اینکه آیا صرفاً باز کردن قفل میکروکنترلر کافی است یا نیاز به مهندسی معکوس لایههای بالاتر برنامه وجود دارد، کمک خواهد کرد.
سنجش ریسکها و چارچوب اخلاقی-قانونی
پیش از هر اقدامی که به سمت عبور از مکانیزمهای حفاظتی میرود لازم است مسائل حقوقی و اخلاقی سنجیده شوند. استخراج و بازتولید کد ممکن است تحت قوانین مالکیت فکری، قراردادها یا محدودیتهای صادراتی قرار داشته باشد. در صورت عدم اطمینان، مشورت با مشاور حقوقی و گرفتن مجوز کتبی از مالک فنی ضروری است. همچنین برخی روشهای فیزیکی برای شکستن قفل آیسی میتواند به برد یا دادهها آسیب بزند که هزینه و زمان پروژه را تحت تاثیر قرار میدهد.
گزینههای فنی پس از تشخیص نوع قفل
وقتی نوع قفل مشخص شد، مسیرهای فنی مشخص میشوند. اگر قفل در سطح رجیستری و با روشهای استاندارد قابل بازگشت باشد، میتوان با پروگرامرهای تخصصی و توالیهای مجاز اقدام کرد. اگر قفل سطح بالاتر و مبتنی بر رمزنگاری باشد، ممکن است لازم باشد به تحلیل پروتکلهای ارتباطی و استخراج کلیدها بپردازید یا به روشهای سختافزاری مثل دسترسی مستقیم به باس حافظه مراجعه کنید. در هر حالت باید هزینه، زمان و احتمال موفقیت هر گزینه مستندسازی شود تا تصمیم فنی مبتنی بر ریسک اتخاذ گردد.
ابزارها و روشهای کمتهاجمی پیشنهادی برای شناسایی قفل
در این مرحله استفاده از پروگرامرهای استاندارد و آنالایزرهای سیگنال برای بررسی رفتار خطوط ارتباطی، لاجیک آنالایزر برای ضبط تبادل داده هنگام بوت و اسیلوسکوپ برای مشاهده سیگنالهای کلاک و تغذیه توصیه میشود. همچنین ابزارهای نرمافزاری که لاگهای پروگرامر را تحلیل میکنند میتوانند اطلاعات مفیدی درباره نوع خطاها و وضعیت محافظت ارائه دهند. همه این ابزارها باید در محیطی ایمن و با نمونههای قابل جایگزین استفاده شوند تا ریسک آسیب دیدن دادهها یا برد کاهش یابد.
روند عملی گامبهگام (از تحلیل تا تصمیم نهایی)
ابتدا تمام تلاشهای قبلی برای خواندن حافظه را بهصورت منظم و با لاگ ثبت کنید. سپس دیتاشیت تراشه را بررسی و بخشهای مرتبط با حفاظت را استخراج نمایید. در ادامه آزمایشهای کنترلشده خواندن حافظه را با پارامترهای مختلف انجام دهید و نتایج را با حالتهای شناختهشده قفل مقایسه کنید. در صورت شواهد قفل، گزینههای موجود (روش نرمافزاری، استفاده از ابزارهای تخصصی، یا درخواست مجوز) را همراه با برآورد ریسک و هزینه مستندسازی کنید. در پایان باید یک تصمیم فنی مشخص اتخاذ شود که آیا ادامه تلاش فنی مجاز و منطقی است یا نیاز به مجوز یا تغییر دامنه پروژه وجود دارد.
خروجیهای قابل ارائه از گام دوم
گزارش فنی شامل نتایج آزمایشهای خواندن حافظه، برداشتهای مربوط به نوع و سطح حفاظت، نقلقولهای مربوط از دیتاشیت پیرامون بیتهای محافظ، پیشنهاد روشهای مجاز برای ادامه کار و ارزیابی حقوقی-فنی هر گزینه. این سند باید شامل توصیهای واضح برای گام بعدی باشد، از جمله انتخاب ابزار برای استخراج، نیاز به نمونه جایگزین برای آزمونهای پیشرفته، یا نیاز به اخذ مجوز کتبی برای ادامه عملیات مربوط به باز کردن قفل میکرو یا هر اقدامی که ممکن است تفسیر شکستن قفل آیسی را به دنبال داشته باشد.
گام سوم: ابزارها و تجهیزات مورد نیاز برای استخراج کد از میکروکنترلر Designer
مقدمه گام
برای پیشروی در مسیر مهندسی معکوس نرمافزار، داشتن مجموعهای کامل از ابزارهای سختافزاری و نرمافزاری ضروری است. انتخاب ابزار مناسب وابسته به نوع تراشه، پکیج فیزیکی و سطح حفاظت است. در این گام ابزارهای پایهای تا تخصصی که تیم شما برای خواندن حافظه، تعامل با رابطهای دیباگ، و ثبت سیگنالها نیاز دارد، مرور و نحوۀ کاربرد آنها توضیح داده میشود.
ابزارهای پروگرام و دیباگ (پایه تا پیشرفته)
پروگرامرها و دیباگرها اولین و مهمترین ابزارها برای استخراج محتویات حافظه هستند. برای میکروکنترلرهای AVR، ابزارهایی مانند PICKIT یا پروگرامرهای سازگار با AVRDUDE مناسبند. برای تراشههای خانواده STM32 معمولاً ST-LINK یا STM32CubeProgrammer انتخاب مرسومی است. در پروژههایی که نیاز به دیباگ عمیقتر و سرعت بالاتر دارند، J-Link از Segger گزینهای حرفهای با پشتیبانی گسترده است. برای چیپها و حافظههای خارجی یا آیسیهای عمومی، پروگرامرهای همهکاره مانند TL866 (XGecu) و CH341A میتوانند برای خواندن/نوشتن EEPROM و Flash مفید باشند. هر پروگرامر مستلزم نصب درایور و نرمافزار مرتبط است و باید نسخههای نرمافزاری معتبر و بهروز استفاده شود.
ابزارهای دسترسی فیزیکی و اتصالات (کلیپها، آداپتورها، سوکتها)
در مواردی که پکیج تراشه دسترسی مستقیم به پایهها را میسر میسازد، استفاده از کلیپهای SOIC یا آداپتورهای مخصوص کمک میکند بدون لحیمکاری اقدام به خواندن حافظه نمود. برای پکیجهای BGA یا تراشههایی که پدهای تست دارند، ممکن است نیاز به طراحی فیکسچر سفارشی یا استفاده از هدرهای موجود روی برد باشد. تجهیزات لحیمکاری دقیق مانند هویه با نوکهای ریز، ایستگاه هوای گرم، سیم قلع و پدهای تست باید در دسترس باشند تا در صورت نیاز به برداشتن یا نصب قطعات، آسیب کمتر شود.
ابزارهای آنالیز سیگنال و ثبت ترافیک (اسیلوسکوپ، لاجیک آنالایزر)
برای بررسی تعاملات بین میکروکنترلر و حافظههای خارجی یا برای تشخیص پروتکلهای مخفی، ثبت و آنالیز ترافیک خطوط اهمیت زیادی دارد. استفاده از آنالایزر منطقی (مثلاً دستگاههایی مانند Saleae) برای ضبط تبادل داده بر باسهای SPI، I2C یا UART و تحلیل پروتکلها بسیار مفید است. اسیلوسکوپ برای بررسی ولتاژها، شکل موج ساعت و تشخیص نویز یا مشکلات سطح منطقی مورد نیاز است. این ابزارها به تشخیص وجود قفلهای دینامیک یا مکانیزمهای زمانبندیشده در روند بوت کمک میکنند.
ابزارهای تست ولتاژ، تغذیه و ایزولهسازی
منبع تغذیه قابل تنظیم با جریان محدود برای تأمین و تست ایمن برد مورد نیاز است، بهویژه هنگام انجام عملیات خواندن/نوشتن که ممکن است آسیبپذیری ایجاد کند. مولتیمترهای دقیق و پروبهای جریان برای بررسی مسیرهای تغذیه، و فیوزهای قابل تنظیم برای حفاظت از مدار باید استفاده شوند. همچنین ابزارهای ایزولهسازی مانند گیرههای زمین اختصاصی و میز کاری ضدESD از ملزومات ایمنی فنی هستند.
تجهیزات فیزیکی کمکی و ابزار اپتیکی
لوپ یا میکروسکوپ جهت خواندن کدهای ریز چاپشده روی تراشه یا یافتن پدهای تست کوچک حیاتی است. دوربین ماکرو برای مستندسازی وضعیت قبل و بعد از هر تغییر کمک میکند. میز نور و ابزارهای تمیزکاری برای برداشتن پوششهای محافظ یا چسبها نیز در مواردی که نیاز به دسترسی به پدهای زیر لایهها وجود دارد، به کار میآیند.
نرمافزارها و بستههای مورد نیاز برای استخراج و مدیریت داده
نرمافزارهای کارخانهای پروگرامرها مانند STM32CubeProgrammer، MPLAB، AVRDUDE و ابزارهای عمومی مثل OpenOCD برای دسترسی JTAG/SWD، پایههای قابل اعتماد برای کار فراهم میکنند. نرمافزارهای ثبت لاگ و تحلیل فایلهای dump نیز لازم است تا خروجیهای HEX یا BIN را مدیریت کنید. برای مدیریت فایلهای باینری و ایجاد نسخههای پشتیبان از حافظه باید از ابزارهای checksum و مقایسهدهندههای فایل استفاده شود تا هر تغییر یا نقص در فرآیند به سرعت شناسایی گردد.
ابزارهای تخصصی برای موارد قفلشده یا محافظتشده
در پروژههایی که حفاظت نرمافزاری یا سختافزاری وجود دارد، ابزارهایی مانند JTAGulator برای یافتن پینهای JTAG مخفی، Bus Pirate برای آزمودن باسهای سریال و دستگاههای تخصصی تست حافظه مرسوماند. برای شکستن محافظتهای فیزیکی یا خواندن حافظه از روی بوردهای آسیبدیده، ممکن است نیاز به تجهیزات پیشرفتهتر مانند ابزار BGA rework یا حتی سرویسهای استخراج حافظه از خاموشسازی (decapping) به کار آید که معمولاً خارج از محدوده کارگاهی استاندارد و نیازمند آزمایشگاههای تخصصی است؛ این اقدامات باید با بررسیهای حقوقی و اخلاقی و تنها در صورت داشتن مجوز انجام شوند.
نکات ایمنی و حقوقی هنگام استفاده از ابزارها
هرگاه در مسیر استخراج کد و باز کردن قفل میکروکنترلر قرار میگیرید، رعایت ایمنی الکترونیکی و چارچوب قانونی ضروری است. استفاده از ابزارهای خطرناک یا روشهای مخرب برای شکستن قفل آیسی ممکن است موجب تخریب فیزیکی قطعه یا نقض قوانین مالکیت فکری شود. همیشه پیش از اجرای روشهای تهاجمی از صاحب حقوق مجوز کتبی دریافت کنید و در عملیات از تجهیزات حفاظتی ESD و منابع تغذیه محدودکننده جریان بهره بگیرید تا از آسیب قطعه جلوگیری شود.
روند عملی پیشنهادی برای آمادهسازی و اجرای عملیات استخراج
در شروع کار میز کاری را ایمن کنید و ابزارهای اپتیکی و پروگرامرها را آماده نمایید. پیش از اتصال هر پروگرامر، ولتاژ تغذیه برد را بررسی و مطابقت سطح منطقی (1.8V, 3.3V, 5V) را تأیید کنید. در صورت وجود پد تست یا هدر، ابتدا به روش غیرتهاجمی (کلیپها یا آداپتورها) متصل شوید و تلاش برای خواندن حافظه را با تنظیمات پیشفرض نرمافزار پروگرامر آغاز کنید. در مرحله بعد، در صورت عدم موفقیت و با اجازه، از لاجیک آنالایزر برای ضبط تبادل داده و یافتن توالیهای لازم برای خواندن استفاده کنید. در هر مرحله خروجیها را بهصورت فایل پشتیبان ذخیره کنید و لاگ کامل عملیات را نگه دارید تا در صورت نیاز بتوان مراحل بازگشت و عیبیابی را انجام داد.
خروجیهای مورد انتظار از گام سوم
خروجی نهایی این گام شامل لیست دقیق ابزارهای استفادهشده همراه با نسخه نرمافزاری، دیاگرام اتصال فیزیکی بین پروگرامر و برد، فایلهای dump حافظه (HEX/BIN) با نسخهبندی و لاگ کامل عملیات است. این مدارک پایهای برای تحلیلهای بعدی در گامهای بعدی محسوب میشوند و معیارهایی برای ارزیابی موفقیت یا نیاز به روشهای پیشرفتهتر فراهم میآورند.
درخواست مهندسی معکوس
برای مشاوره و ثبت درخواست مهندسی معکوس تجهیزات الکترونیکی خود همین حالا با تیم ReverseTech(زیرمجموعه ایده تجهیز مهر) تماس بگیرید.
-
شماره شرکت: 44903590-021
-
مهندسی معکوس: 09014209488
- آدرس تهران ، کیلومتر 11 بزرگراه شهید لشگری، مرکز نوآوری پارس الکتریک واحد 8
گام چهارم: روشهای قانونی و فنی برای باز کردن قفل میکرو Designer
مقدمه گام
پس از تشخیص وجود حفاظت یا قفل نرمافزاری در گامهای قبل، اکنون نوبت انتخاب راهکار مناسب برای دسترسی به محتوای حافظه است. این راهکارها در دو بُعد قابل بررسیاند: جنبه حقوقی که تعیین میکند چه اقداماتی مجاز است، و جنبه فنی که شامل متدهای نرمافزاری، نیمهتهاجمی و تهاجمی برای باز کردن قفل میکروکنترلر یا در موارد پیشرفتهتر شکستن قفل آیسی میشود. انتخاب روش باید مبتنی بر ارزیابی ریسک، هزینه، احتمال موفقیت و مجوزهای قانونی باشد.
چارچوب حقوقی و اخلاقی پیش از اقدام
هرگونه اقدام برای دور زدن مکانیزمهای حفاظتی باید ابتدا از منظر مالکیت فکری و قراردادهای مشتری بررسی شود. در پروژههای شرکتی یا قراردادی لازم است مجوز کتبی مالک دستگاه یا تولیدکننده صریحاً دریافت شود. حتی در مواردی که مالک مجوز داده است، برخی کشورها قوانینی درباره رمزگشایی یا تغییر محصولات وجود دارد که باید رعایت شود. توصیه میشود پیش از اجرای روشهای تهاجمی با مشاور حقوقی مشورت کنید و کلیه مراحل با مستندسازی کامل و امضای رضایتنامهها انجام شود تا تیم در معرض ریسک حقوقی قرار نگیرد.
روشهای نرمافزاری و استاندارد (کمتهاجمی)
در صورتی که قفل از نوع سطح دسترسی JTAG/SWD یا بیتهای محافظت ساده باشد، ابتدا باید روشهای نرمافزاری استاندارد مانند استفاده از ابزارهای رسمی تولیدکننده یا پروگرامرهای پشتیبانیشده امتحان شود. مواردی همچون اجرای فرآیند “mass erase” از طریق ابزارهای رسمی، استفاده از توالیهای ریست یا بوتلودر داخلی برای ورود به حالت برنامهریزی و یا بهرهگیری از آسیبپذیریهای شناختهشده فریمورهای قدیمی میتوانند بدون تخریب سختافزاری، دسترسی را فراهم کنند. این روشها کمخطرترین مسیرها هستند و ابتدا باید بهصورت کنترلشده و با پشتیبانگیری کامل امتحان شوند.
روشهای نیمهتهاجمی (جایگزین یا دور زدن سختافزاری)
اگر روشهای نرمافزاری کارساز نباشند، روشهای نیمهتهاجمی مانند استفاده از کلیپهای SOIC برای خواندن مستقیم حافظه، برداشتن آیسی حافظه خارجی و خواندن آن روی پروگرامر، یا دسترسی به پدهای تست (test points) برد میتوانند مفید باشند. در برخی موارد میتوان با تغییر ولتاژ تغذیه، قطع و وصل کنترلشده خطوط خاص یا تغییر توالی بوت، مکانیزم حفاظت را دور زد. این روشها معمولاً خطر متوسطی دارند و نیاز به تجربه در لحیمکاری و مدیریت ولتاژ و جریان دارند تا از آسیب به برد جلوگیری شود.
حملات فیزیکی و تهاجمی (Advanced / Invasive)

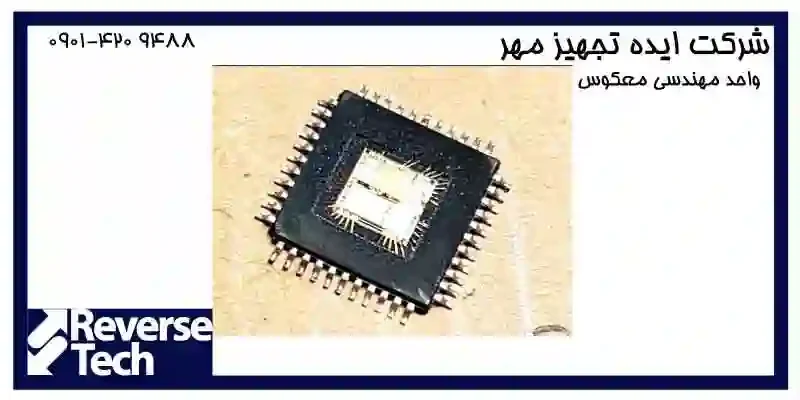

در مواردی که حفاظت بسیار قوی یا رمزنگاری سختافزاری بهکار رفته باشد، تنها راههای باقیمانده روشهای تهاجمی است. این روشها شامل حذف فیزیکی پوشش حفاظتی، بازکردن بستهبندی آیسی (decapping)، استخراج مستقیم ماتریس حافظه، استفاده از میکروسکوپ الکترونی و روشهای استخراج افزارههای حافظه در سطح سیلیکون است. روشهای دیگری مانند تزریق ناپایداری ولتاژ (voltage glitching)، تداخل کلاک (clock glitching) یا حملات ساید چینال (power analysis) نیز در دسته پیشرفته قرار میگیرند. این اقدامات هزینهبر، فنی و پرخطر هستند و معمولاً باید در آزمایشگاههای تخصصی و تنها در صورت وجود مجوز انجام شوند.
حملات زمانبندی و تزریق خطا (Glitching)
تزریق خطا از طریق تغییر موقت ولتاژ یا کلاک در زمان بندی حساس میتواند باعث شود که کنترل دسترسی یا بررسی بیتهای محافظ عبور کند و اجازه خواندن یا ریفلش حافظه صادر شود. برای اجرای این روش نیاز به ابزارهایی مثل glitcher سختافزاری، کنترل دقیق تایمینگ و تستهای تکرارشونده است. موفقیت این متد وابسته به شناخت دقیق توالی بوت و نقاط حساس نرمافزاری در فریمور است.
حملات پروتکل و استخراج کلیدها (Side-channel & Bus sniffing)
اگر حفاظت مبتنی بر رمزنگاری باشد، تحلیل ساید چینال مانند تحلیل مصرف توان یا تحلیل تشعشعات میتواند اطلاعاتی درباره کلیدها یا توالیهای رمزگشایی فراهم کند. همچنین کپچر کردن ترافیک روی باسهای SPI/I2C/ UART در زمان بوت ممکن است کلید یا توالیهای مورد نیاز را لو دهد. این روشها تخصصیاند و نیاز به تجهیزات استانداردی مثل آنالایزر منطقی با نرخ نمونهبرداری بالا و ابزار تحلیل ساید چینال دارند.
ملاحظات ایمنی فنی و جلوگیری از آسیب به برد
در تمام روشهای نیمهتهاجمی و تهاجمی باید احتمال آسیب فیزیکی یا منطقی به برد در نظر گرفته شود. استفاده از منابع تغذیه محدودکننده جریان، محافظت ESD، و اجرای آزمایشها روی نمونه دوم یا برد شبیهساز قبل از عملیات روی برد اصلی ضروری است. هرگونه برداشتن آیسی یا اعمال عملیات فیزیکی باید با مستندسازی کامل و تصویربرداری قبل و بعد انجام شود تا در صورت نیاز بتوان به حالت قبلی بازگشت یا علت خطا را پیگیری کرد.
معیارهای تصمیمگیری برای انتخاب روش مناسب
تصمیمگیری بین روشهای نرمافزاری، نیمهتهاجمی و تهاجمی باید بر اساس ترکیبی از فاکتورهای زیر انجام شود: سطح حفاظت شناساییشده، ارزش فنی یا مالی اطلاعات داخل برد، هزینه و دسترسی به تجهیزات پیشرفته، زمان مورد نیاز، و مجوزهای حقوقی موجود. اگر ارزش اطلاعات کمتر از هزینه و ریسک روش تهاجمی باشد، معمولاً توصیه میشود به بازنویسی نرمافزار از ابتدا یا طراحی مجدد منطقی روی میکروکنترلر جدید فکر شود.
روند عملی پیشنهادی (گامبهگام از کمتهاجمی تا تهاجمی)
ابتدا گزینههای کمتهاجمی و قانونی مانند استفاده از ابزارهای رسمی تولیدکننده، بوتلودر یا توالیهای mass erase را امتحان کنید. در صورت عدم موفقیت و پس از مستندسازی کامل، آزمون روشهای نیمهتهاجمی شامل اتصال کلیپها، خواندن آیسیهای خارجی و آنالیز پروتکلها انجام گیرد. چنانچه هنوز دسترسی میسر نشد و با تأیید حقوقی و فنی، گزینه حملات زمانبندی یا تحلیل ساید چینال در محیط کنترلشده پیگیری شود. تنها در نهایت و با توجیه فنی و مجوز قانونی، اقدام به روشهای invasive مانند decapping شود.
خروجیهای مورد انتظار از گام چهارم
خروجی نهایی باید شامل گزارش حقوقی مبنی بر مجوزها، لاگ تمام تلاشهای نرمافزاری و نیمهتهاجمی، نتایج آنالیز ترافیک و سیگنال، ارزیابی امکانپذیری روشهای تهاجمی همراه با برآورد هزینه/زمان و ریسک، و توصیههای فنی برای گام بعدی باشد. این مستند راهنمای تصمیمگیری برای تیم است تا با اطلاعات کامل مسیر استخراج یا بازطراحی نرمافزار را انتخاب کند.
گام پنجم: تحلیل فایلهای باینری
مقدمه گام
پس از استخراج محتویات حافظه و بهدست آوردن فایلهای باینری یا HEX، اکنون باید این دادهها را بهصورت نظاممند بررسی و تحلیل کنید. فایلهای خام دقیقاً نمایشدهنده وضعیت حافظه و کد اجراشونده هستند، اما تا زمانی که ساختار آنها شناخته نشود، تنها ستونهایی از بایتهای عددی هستند. تحلیل باینری، پل بین مرحله استخراج و تحلیل منطقی برنامه است و پایه تصمیمگیری برای اعمال روشهایی مانند باز کردن قفل میکروکنترلر یا آغاز فرآیند دیساسمبل و دیکامپایل است.
آمادهسازی و اعتبارسنجی فایلهای dump
در ابتدا باید اطمینان حاصل شود که فایلهای استخراجشده کامل و سالم هستند. مقایسه چکسامها (CRC/MD5/SHA) بین چند خوانش مجزا، بررسی الگوهای تکرارشونده مانند صفحات پر شده با 0xFF یا 0x00 و ارزیابی اندازه فایل نسبت به ظرفیت حافظهای که انتظار میرفت، از جمله اقداماتی است که نشان میدهد آیا خوانش موفق بوده یا نیاز به تکرار دارد. اگر حافظه خارجی وجود داشته، مطمئن شوید که آدرسبندی (address mapping) فایل با نقشه حافظه دیتاشیت همخوانی دارد تا هنگام تحلیل دیساسمبل آدرسهای منطقی اشتباه برداشت نشود.
شناسایی بخشهای منطقی در باینری (بوتلودر، فریمور، جداول داده)
فریمور معمولاً از بخشهای متمایزی تشکیل شده است؛ بخشی برای بوت اولیه (bootloader)، بخشی برای کد اصلی اجرایی و بخشهایی برای جداول داده، جداول پرش (vector table) و پیکربندیها. با جستجوی الگوهای شناختهشده مانند جدول بردار وقفه (vector table) در معماریهای ARM یا الگوهای header مربوط به فایلهای FAT در سیستمهایی که دارای فایلسیستم خارجی هستند، میتوان بخشها را تفکیک کرد. شناخت و تعیین آدرس شروع اجرای برنامه (reset vector) به ویژه برای ادامه کار در دیساسمبلر اهمیت دارد.
تعیین مپ آدرس و تطابق با نقشه حافظه تراشه
برای دیساسمبل صحیح، باید بدانید که فایل باینری به چه آدرس منطقی در حافظه جانمایی میشود. دیتاشیت معماری تراشه و جدول حافظه (memory map) مسیر قرارگیری بخشهای مختلف را مشخص میکند. اگر فایل بهصورت raw dump از یک حافظه خارجی گرفته شده، ممکن است نیاز باشد ترجمه آدرسها را انجام دهید تا توالی بایتها با آدرس مجازی که پردازنده هنگام اجرای کد از آن استفاده میکند، همخوانی پیدا کند. تطابق نادرست آدرسها یکی از شایعترین خطاها در تحلیل باینری است که منجر به دیساسمبل نامناسب و برداشتهای غلط از عملکرد کد میشود.
پاکسازی و پیشپردازش دادهها برای دیساسمبل
قبل از وارد کردن فایل در دیساسمبلر یا دیکامپایلر، لازم است فایل از دادههای غیرضروری تفکیک شود. حذف بخشهایی که صرفاً دادههای ثابت یا جداول lookup هستند و جدا کردن بخشهای کد از دادهها کمک میکند تا ابزارهای تحلیلی بهتر عمل کنند. همچنین در صورت وجود رمزنگاری یا فشردهسازی باید ابتدا تشخیص دهید که آیا فشردهسازی در لایه فایل یا در زمان اجرا رخ میدهد، زیرا دیساسمبل مستقیم روی دادههای فشرده نتیجه قابلاستفادهای نخواهد داد.
بررسی وجود الگوهای متنی و رشتهها (strings)
جستجوی رشتههای متنی داخل باینری میتواند سرنخهای ارزندهای فراهم کند؛ از جمله نام توابع، پیامهای خطا، شناسه نسخه یا آدرسهای ارتباطی شبکه. ابزارهای استخراج رشتهها (strings) این اطلاعات را نمایان میکنند و کمک میکنند تا توابع را برچسبگذاری اولیه کنید. یافتن نام کتابخانهها یا شناسههای خاص میتواند مسیر استفاده از دیساسمبلر مناسب یا تنظیمات خاص را تعیین کند.
تشخیص نوع پردازشگر و انتخاب ابزار دیساسمبل مناسب
فیلم معماری پردازنده که در گام اول شناسایی شده تعیین میکند از کدام دیساسمبلر یا دیکامپایلر استفاده شود. برای معماریهای ARM از ابزارهایی مانند IDA Pro، Ghidra، یا Radare2 با پلاگینهای ARM استفاده میشود؛ برای AVR یا PIC ابزارهای متناسب دیگری کاربرد دارند. انتخاب صحیح معماری و تنظیمات پردازنده در ابزار باعث میشود جدول دستورالعملها، طول دستور و آدرسدهی صحیح اعمال گردد.
استفاده از دیساسمبلر برای تولید نمای assembly و برچسبگذاری اولیه
پس از آمادهسازی، فایل را در دیساسمبلر وارد کنید و تلاش کنید اولین آدرس اجرای واقعی سیستم (entry point) را مشخص نمایید. با تمرکز بر جدول بردار وقفه و reset vector، دیساسمبلر را برای خواندن بهدرستی تنظیم کنید. سپس بخشهای شناختهشده مانند توابع استاندارد کتابخانهای یا پروتکلهای ارتباطی را برچسبگذاری کنید تا تحلیل بعدی سادهتر شود. در این مرحله هدف تولید یک نمای assembly قابلفهم و با برچسبهای اولیه است که مسیر تابعها و نقاط پرش را مشخص کند.
تحلیل تغییرات کنترلی و جستجوی توابع حساس
با مرور کد اسمبلی باید به دنبال نقاطی باشید که کنترل برنامه را مدیریت میکنند؛ توابع راهانداز سختافزار، مدیریت پیکربندی، کنترل حافظه و بررسیهای امنیتی. شناسایی توابعی که به رجیسترهای حفاظتی یا بررسی بیتهای قفل دسترسی دارند، کلید فهم مکانیزمهای حفاظت است. نیز باید به دنبال توابعی باشید که با پروتکلهای ارتباطی تعامل دارند یا الگوریتمهای رمزنگاری را فراخوانی میکنند.
استخراج دادههای پیکربندی و متغیرهای استاتیک
در بسیاری از فریمورها، پارامترهای پیکربندی و جداول ثابت در بخش دادهها قرار دارند. شناسایی و مستندسازی این جداول به شما کمک میکند رفتار سیستم را شبیهسازی کنید یا نقاط ورودی برای حملههای کنترلشده (مثل تغییر مقدار یک پارامتر در زمان بوت) را بیابید. جدولهای lookup، مقادیر کالیبراسیون و رشتههای پیکربندی اغلب بهترین نقاط برای آغاز بازنویسی یا تست هستند.
تحلیل الگوهای فراخوانی و تولید نقشه تابعی
پس از شناسایی توابع کلیدی، باید روابط بین آنها را ترسیم کنید. تولید نقشهای از فراخوانیها (call graph) و وابستگیها کمک میکند تا بفهمید کدام توابع مسئول بخشهای بحرانی مانند مدیریت رمزنگاری، ارتباطات یا کنترل موتور هستند. این نقشه مسیر بهینه را برای دیباگ، تغییرات و در نهایت بازنویسی نرمافزار مشخص میکند.
بررسی نشانههای رمزنگاری یا شناسایی محافظتهای نرمافزاری در باینری
در صورتی که فریمور از رمزنگاری یا checksum برای محافظت استفاده کند، بررسی الگوریتمهای محتمل و مکان فراخوانیهای مربوطه ضروری است. شواهدی مانند استفاده از توابع پیچیده ریاضی، جداول S-box یا دسترسی به مقادیر ثابت بزرگ میتواند نشاندهنده رمزنگاری باشد. در این حالت ممکن است قبل از دیساسمبل کامل نیاز به جدا کردن لایه رمزنگاری یا یافتن مکانیسم استخراج کلید وجود داشته باشد.
تولید گزارش و مستندسازی نتایج اولیه
نتایج تحلیل باینری باید مستندسازی شوند؛ از جمله مپ آدرسها، فهرست توابع شناساییشده، رشتههای مهم، نقاط ورودی کلیدی و هر گونه نشانهای از سازوکار حفاظتی. این مستند به عنوان نقشه راه برای گام ششم و هفتم (دیساسمبل/دیکامپایل و تحلیل عملکرد) بهکار میرود و باید شامل فایلهای نسخهشده و لاگ تحلیل باشد.
روند عملی پیشنهادی برای اجرای گام پنجم
ابتدا فایلها را از نظر یکپارچگی اعتبارسنجی کنید و سپس مپ آدرس را بر اساس دیتاشیت تراشه تعیین نمایید. با استفاده از ابزارهای استخراج رشته و تحلیل اولیه، بخشهای داده را جدا کنید و سپس با دیساسمبلر مناسب، ساختار کد را تحلیل کنید. نقاط کلیدی و توابع حساس را برچسبگذاری و یک call graph اولیه تولید کنید. هر یافته مهم را در گزارش ثبت کرده و نمونهای از فایلهای باینری با تگ تاریخ و چکسام ذخیره نمایید تا در مراحل بعدی امکان بازگشت و مقایسه وجود داشته باشد.
خروجیهای مورد انتظار از گام پنجم
خروجی نهایی شامل فایلهای باینری با چکسام، نقشه آدرسدهی حافظه، لیست رشتهها و جداول داده استخراجشده، نمای assembly اولیه با برچسبهای تابعی، call graph اولیه و گزارشی فنی از توابع و بخشهای حساس شناساییشده است. این مدارک پایهای برای ورود به گام ششم یعنی استفاده از دیساسمبلر/دیکامپایلر و تحلیل عمیقتر عملکرد برنامه خواهد بود.
گام ششم: استفاده از دیساسمبلر و دیکامپایلر برای بازسازی ساختار برنامه
مقدمه گام
پس از تهیه و پیشپردازش فایلهای باینری، گام بعدی ورود به مرحلهای است که کد خام به تصویری قابل فهمتر تبدیل میشود. در این مرحله از ابزارهای دیساسمبلر و دیکامپایلر استفاده میشود تا نمای اسمبلی و در صورت امکان نمای سطح بالاتر (C یا شبهکد) تولید گردد. هدف اصلی فهم ساختار توابع، منطق کنترلی و الگوهای دادهای است تا بتوان مسیرهای تحلیلی بعدی مانند شناسایی مکانیزمهای حفاظتی یا بازنویسی را شفاف نمود.
انتخاب ابزار مناسب بر پایه معماری
انتخاب دیساسمبلر یا دیکامپایلر وابسته به معماری پردازنده شناساییشده در گام اول است. ابزارهایی مانند IDA Pro، Ghidra، Binary Ninja یا Radare2 هر کدام مزایا و پلاگینهای تخصصی دارند که بسته به نیاز پروژه باید انتخاب شوند. برخی ابزارها در شناسایی توابع کتابخانهای و تولید نامهای نمادین (symbols) بهتر عمل میکنند و برخی دیگر در کار با فریمورهای embedded تواناییهای قویتری دارند. انتخاب صحیح باعث صرفهجویی زمان و دقت بیشتر تحلیل خواهد شد.
تنظیم محیط و پارامترها برای دیساسمبل دقیق
قبل از شروع دیساسمبل باید مپ آدرسدهی حافظه به درستی تنظیم شود تا آدرسهای منطقی با آنچه در زمان اجرا پردازنده میبیند تطابق داشته باشد. تنظیم معماری، حالت آدرسدهی، اندیسبندی جدول بردار وقفه و نقاط entry اولیه از ملزومات است. همچنین تعیین نقاطی که قطعاً کد هستند و علامتگذاری بخشهایی که دادهاند، به دیساسمبلر کمک میکند از اشتباهات شناسایی تابع جلوگیری کند.
برچسبگذاری اولیه و شناسایی آرگومانها
وقتی نمای assembly تولید شد، باید توابع شناختهشده مانند توابع کتابخانهای، استثناها و بردارهای وقفه را شناسایی و برچسبگذاری کنید. برچسبگذاری اولیه شامل نامگذاری توابع، معرفی پارامترهای ورودی و خروجی بر اساس الگوی فراخوانی (calling convention) پردازنده و علامتگذاری ساختارهای داده ثابت است. این کار باعث میشود تحلیل منطقی توابع و دنبالکردن جریان کنترل سادهتر صورت گیرد.
تحلیل کنترل جریان و ساختن گراف فراخوانی (Call Graph) عمیقتر
با استفاده از خروجی دیساسمبلر باید گرافهای کنترل جریان برای توابع کلیدی ساخته شود. بررسی شاخهها، پرشها و جداول پرش (jump tables) به فهم ساختار تصمیمگیری و حالتهای کاری نرمافزار کمک میکند. شناسایی نقاطی که منطق حفاظتی یا بررسی بیتهای قفل اجرا میشود، معمولاً از طریق دنبال کردن نقاط شرطی و مقایسهها قابل تشخیص است و این نقطه آغاز بررسیهای بیشتر در زمینه باز کردن قفل میکروکنترلر یا مقابله با مکانیزمهای حفاظتی خواهد بود.
تبدیل به شبهکد با دیکامپایلر و ارزیابی خوانایی
اگر دیکامپایلر امکان تولید شبهکد سطح بالا را دارد، از آن برای بهدست آوردن نمایی راحتتر از الگوریتمها استفاده کنید. این مرحله میتواند بینش ارزشمندی درباره ساختار توابع، حلقهها و بلوکهای منطقی بدهد و خواندن کد را برای مهندسانی که در سطح بالاتر برنامهنویسی میکنند آسانتر نماید. دقت کنید که دیکامپایلرها همیشه خروجی کامل و بدون خطا تولید نمیکنند و نیاز به بازبینی و اصلاح دستی خواهد بود.
شناسایی توابع حساس و نقاط حفاظتشده
با بررسی نمای اسمبلی و شبهکد باید توابعی که مسئولیت بررسی قفلها، محاسبه checksum، اجرای رمزگشایی یا مدیریت کلیدها را بر عهده دارند، مشخص شوند. یافتن این توابع امکان میدهد تعیین کنید آیا میتوان با تغییر ورودیها یا هک منطقی از آنها عبور کرد یا اینکه نیاز به روشهای فیزیکی پیچیدهتری برای شکستن قفل آیسی وجود دارد. همچنین لازم است مکانهایی که کلیدها در حافظه بارگذاری یا از حافظه خوانده میشوند، علامتگذاری شوند.
تحلیل ساختار دادهها و شناسایی جداول پیکربندی
در بسیاری از فریمورها جداول lookup، پارامترهای کالیبراسیون و دادههای ثابت در کنار کد ذخیره شدهاند. با استفاده از نمای دیساسمبل شده میتوان این جداول را استخراج کرده و معنای آنها را تعیین کرد. این اطلاعات برای شبیهسازی رفتار سیستم و ایجاد ورودیهای تستی برای عبور از شرایط حفاظتی بسیار مفید است.
بازسازی ماژولها و مستندسازی وابستگیها
پس از شناسایی توابع و جداول، بهتر است کد را در قالب ماژولهای منطقی بازسازی کنید؛ ماژولهایی مانند init hardware، comm handler، control loop، و security manager. مستندسازی وابستگیها و تعیین APIهای داخلی بین ماژولها راه را برای بازنویسی یا تغییرات هدفمند در گام بعدی هموار میسازد. این مستندسازی باید شامل شرح عملکرد هر ماژول و نقاط ورودی/خروجی آن باشد.
اصلاح دستی و اعتبارسنجی نتایج دیساسمبل
دیساسمبلرها و دیکامپایلرها نیاز به بازبینی انسانی دارند. در این مرحله باید نتایج خروجی با مشاهده رفتار واقعی سیستم مقایسه شود. با استفاده از لاجیک آنالایزر، اسیلوسکوپ یا اجرای کد روی برد آزمایشی میتوان صحت برداشت از عملکرد توابع را تأیید کرد و اصلاحات لازم را در نمادها و برچسبها اعمال نمود.
مدیریت نسخهها و مستندسازی تحلیلی
هر تغییر و فرضیه باید ثبت و نسخهبندی شود تا در صورت بازگشت به حالت قبلی یا مقایسه بین رویکردها قابلیت بررسی وجود داشته باشد. مستندات شامل نمای assembly، شبهکد تولیدشده، برچسبها، call graph نهایی و توضیح عملکرد توابع حیاتی است. این مجموعه سند راهنمای کار برای تیم توسعه است تا شروع به بازنویسی یا توسعه پچهای نرمافزاری نماید.
روند عملی پیشنهادی برای اجرای گام ششم
ابتدا ابزار مناسب بر اساس معماری انتخاب و پیکرهبندی آدرسدهی صورت میگیرد. سپس فایل باینری وارد دیساسمبلر شده و نمای ابتدایی تولید میشود. برچسبگذاری اولیه و استخراج رشتهها انجام شده و توابع کلیدی شناسایی میگردند. پس از آن شبهکد تولید و با دادههای واقعی سیستم اعتبارسنجی میشود. در نهایت ماژولبندی و مستندسازی کامل انجام شده و خروجیها برای گام هفتم آماده میشوند.
خروجیهای مورد انتظار از گام ششم
خروجی نهایی شامل نمای assembly و شبهکد با برچسبهای معنیدار، نقشه توابع و call graph تفصیلی، فهرست توابع حساس امنیتی، جداول داده استخراجشده، مستندات ماژولبندی و لاگ تغییرات میباشد. این خروجیها مبنایی قوی برای گام هفتم که شامل تحلیل رفتار نرمافزار و تعامل با سختافزار است.
گام هفتم: بررسی پروتکلهای ارتباطی و ورودی/خروجیها
مقدمه گام
در بسیاری از پروژههای مهندسی معکوس نرمافزار، شناخت دقیق نحوه تعامل نرمافزار با دنیای بیرون — شامل پروتکلهای ارتباطی، پورتهای ورودی/خروجی و سختافزار پیرامونی — کلید بازسازی عملکرد سیستم و یافتن راههای قانونی برای دسترسی به اطلاعات است. این گام تمرکز دارد بر خواندن و تحلیل ترافیک ارتباطی، شناسایی نقاط ورودی فرمان و داده، و مستندسازی نقش هر پورت در رفتار کلی دستگاه.
شناسایی فیزیکی پورتها و نقاط اتصال
در ابتدا باید تمام نقاط فیزیکی که امکان تبادل داده یا فرمان دارند شناسایی شوند. هدرها، پدهای تست، کانکتورهای خارجی، پایههای UART و پینهای مربوط به SPI، I2C یا CAN باید روی نقشه برد علامتگذاری شوند. این شناسایی اغلب از طریق بازدید بصری، دنبال کردن مسیرهای PCB و مطابقت آنها با دیتاشیتها انجام میشود. شناخت این نقاط کمک میکند تا مراحل ضبط ترافیک بدون ایجاد تغییر دائمی روی برد انجام شود.
ضبط و لاگگیری ترافیک ارتباطی
برای تحلیل پروتکلها لازم است تبادل داده در زمان بوت و حالتهای کاری مختلف ضبط شود. استفاده از آنالایزر منطقی برای ثبت ترافیک SPI/I2C/UART یا استفاده از واسطهای CAN analyzer برای شبکههای CAN امکانپذیر است. ضبط باید در سناریوهای مختلف شامل بوت، آپدیت فریمور، اجرای فرمانهای کنترلی و خطایابی انجام شود تا الگوهای رفتاری کامل به دست آید. لاگها باید با اطلاعات زمانی (timestamps) و شرایط آزمایش (ولتاژ، بار) ذخیره شوند تا تحلیل بعدی امکانپذیر و قابل تکرار باشد.
تشخیص و مستندسازی پروتکلها و توالیها
با بررسی لاگهای ضبطشده میتوان پروتکلهای مورد استفاده را شناسایی و توالیهای معمول را مستندسازی کرد. عبارتهای ابتدایی، توالی همگانیسازی (handshake)، فیلدهای آدرسی یا چکسامها، و الگوهای زمانی بهعنوان شاخصهایی برای تشخیص ساختار پیامها عمل میکنند. در این مرحله باید نقاطی که ممکن است کلیدها، نسخهها یا دادههای حساس منتقل شوند، علامتگذاری شوند. شناسایی دقیق پروتکل به تیم اجازه میدهد تا در گامهای بعدی بدون نیاز به دستکاری سختافزار، رفتار سیستم را شبیهسازی یا کنترل کند.
آنالیز تعامل نرمافزار با ورودی/خروجیهای دیجیتال و آنالوگ
نحوه خواندن سنسورها، تولید سیگنالهای کنترلی و تعامل با درایورها در سطح I/O داخلی اهمیت دارد. با استفاده از اسیلوسکوپ و لاجیک آنالایزر میتوان زمانبندیهای I/O، سطوح ولتاژ منطقی و الگوهای PWM یا ADC sampling را ثبت کرد. این اطلاعات نشان میدهد که چه سیگنالهایی برای راهاندازی عملکردهای خاص حیاتی هستند و کدام پارامترها تحت کنترل نرمافزار قرار دارند. تحلیل دقیق این تعاملات کمک میکند تا در بازنویسی نرمافزار یا طراحی پچ، ناسازگاریهای سختافزاری حذف شوند.
بررسی پروتکلهای مرتبط با بهروزرسانی فریمور و بوتلودر
یکی از مسیرهای رایج برای بهدست آوردن دسترسی یا بهروزرسانی کد، بررسی مسیرهای بهروزرسانی فریمور است. باید مشخص شود که آیا دستگاه از بوتلودر داخلی، پروتکل آپدیت از طریق UART/SPI/USB یا مکانیزم شبکهای استفاده میکند و آیا این مسیرها حفاظتشدهاند. اگر مسیر آپدیت به صورت استاندارد و بدون قفل طراحی شده باشد، میتوان از آن برای بارگذاری نسخههای تست یا دریافت اطلاعات بیشتر استفاده کرد. اما در هر حال باید مراقبت شود که استفاده از این مسیرها با قوانین و مجوزهای موجود تداخلی نداشته باشد.
تحلیل دستورات کنترلی و نقاط ورودی امنشده
بررسی اینکه کدام دستورات و چه توالیهایی باعث اعمال تغییر در تنظیمات حساس یا دسترسی به حافظه میشوند اهمیت دارد. در لاگها و نمای دیساسمبل باید جاهایی که بررسیهای امنیتی انجام میشود یا که مقادیر چکسام و تایید صحت محاسبه میشوند، پیدا شود. این تحلیل به تعیین اینکه آیا میتوان با ارسال دستورات خاص یا مقادیر تستی به دستگاه حالتهای خاصی را فعال کرد، کمک میکند؛ اما هرگونه اقدام برای دور زدن این بررسیها باید در چارچوب قانونی و با مجوز انجام شود و مستند گردد.
شبیهسازی و تولید ترافیک مجازی برای تست
پس از درک پروتکلها، میتوان ترافیک مجازی تولید کرد تا رفتار دستگاه را بدون نیاز به تجهیزات جانبی کامل تست نمود. استفاده از ابزارهایی که قابلیت شبیهسازی UART/SPI/I2C یا شبیهسازهای CAN را دارند امکان بررسی واکنشهای نرمافزار به پیامهای مختلف را میسر میسازد. شبیهسازی باید با شرایط زمانبندی و ولتاژ واقعی تطبیق داده شود تا نتایج معتبر باشند. این رویکرد برای بررسی فرضیهها بدون خطر آسیب به سختافزار مفید است.
مستندسازی APIهای داخلی و پروتکلهای سفارشی
در صورتی که دستگاه از پروتکلهای اختصاصی استفاده کند، باید این پروتکلها بهصورت یک API مستند شوند؛ شامل قالب پیام، فیلدها، اندازهها، چکسامها و توالیهای حالت. این مستندسازی به تیم توسعه اجازه میدهد که در بازنویسی نرمافزار یا ساخت واسطهای تست و ابزارهای اتوماسیون از آن بهره بگیرد. مستند باید بهقدری دقیق باشد که یک مهندس دیگر بتواند بدون داشتن برد اصلی پیامها را تولید و پاسخها را تحلیل کند.
همپوشانی تحلیل پروتکل با مسائل امنیتی و حقوقی
باید همواره در نظر داشت که تحلیل پروتکل و تلاش برای استفاده از مسیرهای ارتباطی برای باز کردن قفل میکروکنترلر یا استخراج دادهها ممکن است جنبههای حقوقی داشته باشد. قبل از استفاده عملی از هر مسیر ارتباطی برای دسترسی به کد یا داده، مجوز لازم باید اخذ شود. همچنین هرگونه تلاش برای شکستن قفل آیسی از طریق پروتکلها باید با تیم حقوقی و مشتری هماهنگ گردد تا از تبعات احتمالی جلوگیری شود.
روند عملی پیشنهادی برای اجرای گام هفتم
ابتدا نقاط فیزیکی و پینهای مرتبط با ارتباطات را علامتگذاری کرده و پیش از هر اتصال، ولتاژها و سطوح منطقی را بررسی کنید. سپس با آنالایزر منطقی و اسیلوسکوپ، ترافیک را در شرایط مختلف ثبت نمایید و لاگها را با اطلاعات زمانی دقیق نگهداری کنید. پس از شناسایی فرمت پیامها و توالیهای اساسی، از شبیهسازهای پروتکل برای تولید ترافیک کنترلشده استفاده کنید و واکنش سیستم را ثبت کنید. در نهایت تمام یافتهها را بهصورت یک سند فنی شامل APIها، توالیها و نقاط حساس مستندسازی نمایید تا برای گامهای بعدی تحلیل و بازنویسی قابل استفاده باشند.
خروجیهای مورد انتظار از گام هفتم
خروجی نهایی شامل نقشه کامل پورتها و نقاط اتصال، لاگهای ضبطشده در فرمت قابل تحلیل، مستند پروتکلها و APIهای شناساییشده، فهرست پیامهای کلیدی و توالیهای بوت/آپدیت، نتایج شبیهسازی ترافیک و پیشنهادات فنی برای استفاده از مسیرهای غیرتهاجمی جهت دسترسی یا تست است. این خروجیها پایهای برای توسعه تستهای اتوماتیک، بازنویسی نرمافزار و تصمیمگیری درباره نیاز به روشهای پیچیدهتر جهت استخراج کد یا باز کردن قفل میکروکنترلر خواهد بود.
گام هشتم: بازنویسی و توسعه نرمافزار جدید
مقدمه گام
وقتی تحلیل باینری و دیساسمبل کامل شد و پروتکلها و نقاط ورودی شناسایی گردید، زمان آن است که به مرحله عملی بازنویسی یا توسعه نرمافزار جدید وارد شویم. این مرحله هدفش تولید یک کد قابلفهم، قابلپشتیبانی و قابلاعتبارسنجی است که عملکرد اصلی برد را بازتولید کند یا با بهبودهایی همراه باشد. در پروژههای مهندسی معکوس نرمافزار، بازنویسی ممکن است به عنوان جایگزین مسیرهای پرهزینه و پرریسک مانند شکستن قفل آیسی انتخاب شود تا با حفظ چارچوب حقوقی و فنی، محصول دوباره پیادهسازی گردد.
برنامهریزی و تعیین محدوده بازنویسی
ابتدا باید اهداف بازنویسی بهصورت مشخص و مکتوب تعریف شوند؛ اینکه آیا قصد دارید عملکرد دقیق فعلی را معادلسازی کنید، تنها بخشهای بحرانی را شبیهسازی نمایید یا قابلیتهای جدیدی اضافه کنید. بر اساس نقشه توابع و ماژولهایی که در گام ششم بازسازی شدهاند، محدوده کاری را بخشبندی کنید و اولویتها را مشخص نمایید. این سند برنامهریزی باید شامل فهرست ماژولها، رابطهای API داخلی، ورودی/خروجیهای موردنیاز و معیارهای پذیرش (Acceptance Criteria) باشد تا تیم توسعه بداند چه نیاز است تولید شود.
انتخاب زبان، ابزار و چارچوب توسعه
انتخاب زبان و محیط توسعه باید با توجه به معماری میکروکنترلر و استانداردهای پروژه انجام شود. برای میکروکنترلرهای معمولی زبان C یا C++ و برای سیستمهای پیچیدهتر ممکن است نیاز به استفاده از RTOS یا کتابخانههای خاص باشد. ابزارهای توسعه مانند STM32CubeIDE، MPLAB، Keil یا محیطهای متنباز باید بر اساس پشتیبانی معماری انتخاب شوند. همچنین باید استانداردهای کدنویسی و قالب فایلها تعیین شده و ابزارهای کنترل نسخه و CI (در صورت نیاز) آماده گردد.
بازتولید ماژولها و نگاشت عملکردها
بر اساس مستندات ماژولبندی، هر ماژول را به صورت مجزا بازنویسی کنید؛ ماژولهای راهانداز سختافزار، مدیریت حافظه، پروتکلهای ارتباطی، منطق کنترلی و مدیریت خطا باید بهصورت واحدهای مستقل توسعه یابند. برای هر ماژول باید ورودیها، خروجیها، پیششرطها و اثرات جانبی مشخص شوند تا نگاشت دقیقی بین ماژول بازسازیشده و نمونه اصلی وجود داشته باشد. در این مرحله توجه ویژهای به نقاطی که در آنها حفاظت یا بررسی قفل انجام میشد، مبذول دارید تا در طراحی جدید مشکلی در کارکرد و امنیت ایجاد نگردد.
طراحی واسطهای تست و شبیهسازی محلی
قبل از بارگذاری روی سختافزار، هر ماژول باید بهصورت جداگانه در محیط شبیهسازی یا روی برد توسعه آزمایش شود. طراحی تستهای واحد (unit tests) و تستهای یکپارچگی برای سناریوهای معمول و حالتهای خطا ضروری است. در پروژههای امبدد، ایجاد شبیهسازهای نرمافزاری برای I/O یا استفاده از board simulator کمک میکند تا پیش از ارتباط با سختافزار واقعی از ثبات رفتار اطمینان حاصل شود.
برخورد با مکانیزمهای حفاظتی و مسیرهای جایگزین
اگر در مراحل قبل تایید شده که دسترسی مستقیم به کد اصلی نیازمند اقداماتی مانند باز کردن قفل میکروکنترلر یا روشهای تهاجمی است، بازنویسی میتواند مسیر قانونی و عملی معقولتری باشد. باید تضمین شود که طراحی جدید بدون نقض حقوق مالکیت فکری انجام میگیرد و از مکانیزمهای حفاظتی قانونی عبور نمیکند. در صورتی که برخی الگوریتمها یا دادهها تحت حفاظت قانونی هستند، تیم باید آماده ارائه راهکارهایی مبتنی بر تحلیل عملکرد (behavioral replication) بدون کپی مستقیم کد یا الگوریتم محافظتشده باشد.
کدنویسی امن، مستندسازی داخلی و رعایت استانداردها
در فرآیند نوشتن کد، رعایت اصول امنیتی، مدیریت خطا، لاگگیری ساختاریافته و مستندسازی درونکد اهمیت دارد. کامنتها و توضیحات داخلی باید بهصورت واضح نشان دهند که هر بخش چه وظیفهای دارد و چه مفروضاتی دارد. همچنین باید توجه داشت که بخشی از مستندات باید نحوه تعامل نرمافزار با پروتکلها و ورودی/خروجیها را بهصورت دقیق توضیح دهد تا در تست و نگهداری بعدی ابهامی وجود نداشته باشد.
یکپارچهسازی با سختافزار و مدیریت منابع سیستم
پس از توسعه ماژولها، باید یکپارچهسازی با لایههای پایینتر سختافزار انجام شود. مدیریت منابعی مانند حافظه، CPU، تایمرها و وقفهها باید با توجه به نقشه منابع تراشه بازبینی شود تا از تداخل و starvations جلوگیری شود. تست بار (stress test) برای ارزیابی مصرف حافظه، زمانهای پاسخ و عملکرد در شرایط مرزی باید انجام شود تا مطمئن شویم نسخه جدید پایداری لازم را دارد.
روشهای آزمایش و تایید عملکرد (Validation)
برای تایید عملکرد نسخه بازنویسیشده باید مجموعهای از تستهای عملکردی و سناریوهای واقعی اجرا گردد. تستهای عملکرد باید شامل سناریوهای بوت، بهروزرسانی فریمور، تعامل با سنسورها و شبیهسازی خطاها باشد. معیارهای پذیرش باید قبل از تست تعیین شوند و نتایج باید مستندسازی و با نتایج نمونه اصلی مقایسه شوند تا اختلافهای عملکردی قابلردیابی باشند.
کنترل نسخه، مستندسازی و مدیریت انتشار
نسخههای کد باید در سیستم کنترل نسخه (مثلاً Git) نگهداری شوند و هر تغییر بزرگ با پیام تغییرات، issue مربوطه و نام توسعهدهنده ثبت شود. برای هر نسخه باید فایلهای باینری تولیدشده، چکسام و مستندات مرتبط ذخیره شوند تا در صورت نیاز امکان بازگشت یا بررسی تاریخچه وجود داشته باشد. تهیه changelog، راهنمای نصب و فایلهای release note برای هر نسخه ضروری است.
ملاحظات حقوقی، اخلاقی و کپیرایت
در طول بازنویسی باید بهدقت از هرگونه کپیبرداری مستقیم از کد یا کتابخانههای محافظتشده خودداری شود. در صورتی که الگوریتمها یا دادههایی از نمونه اصلی لازم است، باید مجوزهای لازم اخذ شود یا از الگوریتمهای جایگزین با پیادهسازی مستقل استفاده گردد. توصیه میشود پیش از توزیع نسخه جدید، تاییدیه حقوقی جهت عدم نقض مالکیت فکری و مطابقت با قوانین منطقهای دریافت شود.
روند عملی پیشنهادی برای اجرای گام هشتم
در اولین مرحله سند محدوده و معیارهای پذیرش را تکمیل کنید و سپس محیط توسعه و ابزارها را آماده سازید. ماژولها را بر اساس اولویت توسعه دهید و برای هر ماژول تستهای واحد تعریف کنید. پس از توسعه اولیه، یکپارچهسازی تدریجی با سختافزار را آغاز نموده و تستهای یکپارچه و سناریوهای واقعی را اجرا کنید. هر مرحله از تست را مستندسازی کنید و نسخههای پایدار را در کنترل نسخه منتشر نمایید. در انتها، فرآیند نصب و روشهای بازیابی (rollback) را مستند و تست کنید تا در صورت بروز خطا در تولید یا نصب، امکان بازگشت سریع وجود داشته باشد.
خروجیهای مورد انتظار از گام هشتم
خروجی نهایی شامل کد منبع کامل و نسخهبندیشده، باینریهای تستشده با چکسام، مستندات طراحی و API، فایلهای تست و نتایج آنها، changelog و release notes، و دستورالعملهای نصب و عیبیابی است. این مجموعه، پایهای برای انتقال به مراحل تست میدانی و تولید نیمهانبوه خواهد بود و جایگزین عملی و قانونی برای اقداماتی مانند شکستن قفل آیسی فراهم میآورد در حالی که دانش فنی را حفظ و بومیسازی میکند.
گام نهم: تست، شبیهسازی و اعتبارسنجی نرمافزار بازنویسیشده
مقدمه گام
پس از بازنویسی و توسعه نرمافزار جدید، ضروری است که عملکرد کد به دقت آزمایش و اعتبارسنجی شود تا مطمئن شویم تمامی ماژولها و تعاملات نرمافزار با سختافزار و پروتکلها به درستی اجرا میشوند. این مرحله کلیدی برای تضمین کیفیت، پایداری و صحت عملکرد سیستم است و پایهای برای ورود به مرحله نهایی تولید یا استقرار محسوب میشود. در پروژههای مهندسی معکوس الکترونیک، این مرحله به ویژه اهمیت دارد، زیرا باید اطمینان حاصل شود که هیچ خطایی که به شکستن قفل آیسی یا عملکرد نادرست سختافزار منجر شود، وجود ندارد.
طراحی برنامه تست جامع
ابتدا باید برنامه تست جامع با سناریوهای واقعی و حاشیهای طراحی شود. این شامل تستهای واحد (unit tests) برای ماژولها، تستهای یکپارچگی (integration tests) و تستهای سیستم (system tests) است. سناریوها باید شامل موارد عادی، حالتهای خطا، بارگذاری بالای منابع، تعامل با سنسورها و پروتکلها و شرایط لبهای باشند. در طراحی تستها باید تمرکز ویژهای بر توابعی که مدیریت قفل نرمافزار، دسترسیهای حساس و کنترل حفاظتی را بر عهده دارند، گذاشته شود.
شبیهسازی رفتار نرمافزار
قبل از اجرا روی سختافزار، شبیهسازی رفتار نرمافزار با دادهها و سناریوهای واقعی باید انجام شود. ابزارهای شبیهساز میتوانند ورودیهای دیجیتال و آنالوگ را تقلید کرده و پاسخ نرمافزار را تحلیل کنند. این کار کمک میکند تا مشکلات منطقی، حلقههای بیپایان و مصرف بیش از حد منابع قبل از بارگذاری روی برد واقعی شناسایی شوند و امکان اصلاح سریع فراهم شود.
اعتبارسنجی تعامل نرمافزار با سختافزار و پروتکلها
پس از شبیهسازی، نرمافزار روی برد آزمایشی اجرا میشود و تعامل آن با سختافزار و پروتکلهای ارتباطی مورد بررسی قرار میگیرد. تمامی پینهای ورودی/خروجی، سنسورها، ماژولهای کنترلی و مسیرهای ارتباطی ضبط و تحلیل میشوند. رفتار نرمافزار در شرایط بوت، اجرای فرمانها، آپدیت فریمور و پاسخ به خطاها بررسی میشود. هدف این است که نرمافزار بازنویسیشده بهطور دقیق عملکرد نمونه اصلی را بازتولید کند و نقاطی که ممکن است باعث آسیب به برد یا ایجاد ناسازگاری شوند، شناسایی و اصلاح شوند.
تست عملکرد و پایداری در شرایط بحرانی
نرمافزار باید تحت شرایط بار بالا، تغییرات ولتاژ، نویز محیط و سناریوهای غیرمعمول تست شود. این تستها نشان میدهد که سیستم تا چه حد پایدار و مقاوم در برابر خطاهای محیطی است و آیا نیاز به بهبودهای منطقی یا اصلاحات نرمافزاری وجود دارد. نتایج این تستها مستندسازی شده و معیارهای پذیرش پیشفرض با خروجی واقعی مقایسه میشوند.
بررسی امنیت نرمافزار و حفاظت دادهها
در این مرحله باید اطمینان حاصل شود که هیچ نقطه ضعف امنیتی که بتواند منجر به دسترسی غیرمجاز یا باز کردن قفل میکروکنترلر شود، وجود ندارد. مسیرهای ورودی و خروجی، دادههای حساس و الگوریتمهای حفاظتی بررسی میشوند و اطمینان حاصل میشود که نرمافزار جدید به درستی از کلیدها و دادههای حفاظتی محافظت میکند.
مستندسازی نتایج و گزارشدهی
تمامی تستها، شبیهسازیها و نتایج باید به صورت دقیق مستندسازی شوند. این مستند شامل سناریوهای تست، دادههای ورودی و خروجی، تحلیل خطاها، اصلاحات انجامشده و توصیههای بهبود است. مستندسازی دقیق کمک میکند تا فرآیند تکرار تستها آسان باشد و همچنین به عنوان مرجع برای تیم توسعه و کاربران نهایی مورد استفاده قرار گیرد.
روند عملی پیشنهادی برای اجرای گام نهم
ابتدا مجموعه سناریوهای تست طراحی و برای ماژولها و سیستمهای یکپارچه آماده میشوند. سپس شبیهسازی نرمافزار با دادههای واقعی انجام میشود تا مشکلات منطقی و مصرف منابع شناسایی گردد. پس از آن نرمافزار روی برد آزمایشی اجرا شده و تعامل با سختافزار و پروتکلها بررسی میشود. تستهای عملکردی و پایداری در شرایط بحرانی اجرا شده و نقاط ضعف شناسایی میشوند. نهایتاً، تمامی یافتهها مستندسازی و نسخه نهایی نرمافزار برای تولید یا استقرار آماده میگردد.
خروجیهای مورد انتظار از گام نهم
خروجی نهایی شامل گزارش جامع تستها و شبیهسازیها، نسخه نهایی نرمافزار با تأییدیه عملکرد، فهرست مشکلات شناساییشده و اصلاحشده، نمودارهای تعامل با سختافزار و پروتکلها، و مستندات امنیتی و حفاظتی است. این خروجیها پایهای برای تولید، نصب و بهرهبرداری امن نرمافزار فراهم میکنند و تضمین میکنند که نسخه بازنویسیشده قابل اعتماد و با عملکرد کامل است.
گام دهم: آمادهسازی برای استقرار و نگهداری نرمافزار
مقدمه گام
پس از تست، شبیهسازی و اعتبارسنجی کامل نرمافزار بازنویسیشده، نوبت به مرحله استقرار، نصب و نگهداری میرسد. این گام تضمین میکند که نسخه جدید نرمافزار با کیفیت بالا روی برد اصلی یا نمونههای تولیدی اجرا میشود، قابلیت پشتیبانی و ارتقا دارد، و هیچ مشکلی که منجر به باز کردن قفل میکروکنترلر یا آسیب سختافزار شود، وجود ندارد. هدف این مرحله انتقال امن و مطمئن نرمافزار به محیط عملیاتی و تضمین پایداری بلندمدت است.
طراحی بسته نرمافزاری نهایی
در ابتدا باید یک بسته نرمافزاری نهایی شامل فایل باینری، فایلهای پشتیبان، مستندات نصب و فایلهای راهنما تهیه شود. بسته باید شامل نسخه دقیق نرمافزار، changelog، فایلهای تست تأیید شده و مستندات امنیتی باشد تا تیم نصب و نگهداری بتواند بدون ابهام نرمافزار را روی برد اجرا کند. این بسته همچنین باید شامل دستورالعملهای بازگردانی (rollback) باشد تا در صورت بروز مشکل، سیستم به حالت پایدار قبلی بازگردد.
روشهای نصب و بارگذاری نرمافزار
نصب نرمافزار باید بهصورت امن و تحت نظارت انجام شود. بسته به نوع میکروکنترلر و معماری برد، روشهای مختلف مانند پروگرامرهای تخصصی، آپلود از طریق بوتلودر یا ارتباطات شبکهای مورد استفاده قرار میگیرند. توجه ویژهای باید به جلوگیری از هرگونه اقدام برای شکستن قفل آیسی بدون مجوز قانونی شود. تمامی مراحل نصب باید ثبت و مستندسازی شوند تا در آینده بتوان تمام تغییرات را دنبال کرد.
آموزش و مستندسازی تیم عملیاتی
تیمهای نصب و نگهداری باید آموزش کافی برای اجرای نرمافزار، بررسی عملکرد و عیبیابی اولیه داشته باشند. مستندات آموزشی شامل دستورالعملهای نصب، راهنمای استفاده، تحلیل خطاهای رایج و نحوه بازیابی سیستم در شرایط اضطراری است. این مستندات کمک میکند تا از ورود اشتباه کاربر یا اقدامات نادرست که ممکن است منجر به آسیب سختافزار یا نقض امنیت شود، جلوگیری شود.
نگهداری و پشتیبانی نرمافزار
برای تضمین عملکرد بلندمدت، برنامه نگهداری نرمافزار باید مشخص شود. این شامل بررسی دورهای فایلها، پایش وضعیت سیستم، اعمال آپدیتهای امنیتی، اصلاح خطاها و ارتقای ویژگیها است. در صورت نیاز به تغییرات در عملکرد سیستم، باید مسیرهای امن و قانونی برای توسعه و بارگذاری نسخههای جدید مشخص شود. نگهداری منظم کمک میکند که نرمافزار بازنویسیشده همچنان با سختافزار هماهنگ و ایمن باقی بماند.
ثبت و مستندسازی بازخورد
هر گونه بازخورد از نصب، تست میدانی یا عملکرد سیستم باید ثبت شود. این اطلاعات به تیم توسعه کمک میکند تا نسخههای بعدی نرمافزار بهینهتر و پایدارتر باشند. همچنین مستند کردن مشکلات و راهحلها باعث میشود در پروژههای بعدی، فرآیند مهندسی معکوس الکترونیک سریعتر و دقیقتر انجام شود.
تضمین امنیت و حفاظت از دادهها
در مرحله استقرار باید مطمئن شد که تمام دادهها و کلیدهای حفاظتی به درستی مدیریت میشوند و هیچ مسیر دسترسی غیرمجاز برای باز کردن قفل میکروکنترلر وجود ندارد. نظارت بر دسترسیها، بررسی لایههای امنیتی و تستهای نهایی کمک میکند تا نرمافزار در محیط عملیاتی کاملاً ایمن باشد.
روند عملی پیشنهادی برای اجرای گام دهم
ابتدا بسته نرمافزاری نهایی را آماده کرده و فایلها، مستندات و دستورالعملهای لازم را بررسی کنید. سپس مراحل نصب روی نمونههای آزمایشی یا تولیدی انجام شود و صحت عملکرد با تستهای میدانی تأیید گردد. آموزش تیمهای عملیاتی و ثبت کامل گزارشها انجام شود. در نهایت، برنامه نگهداری و ارتقا نرمافزار تدوین و به تیم پشتیبانی منتقل گردد تا عملکرد پایدار و ایمن در طول زمان تضمین شود.
خروجیهای مورد انتظار از گام دهم
خروجی نهایی شامل بسته نرمافزاری کامل و امن، مستندات نصب و نگهداری، گزارش تستهای میدانی و نتایج عملکردی، دستورالعملهای بازیابی و ارتقا، و برنامه پشتیبانی بلندمدت است. این خروجیها اطمینان میدهند که نرمافزار بازنویسیشده به صورت عملیاتی، پایدار و ایمن در محیط واقعی اجرا میشود و تیم توسعه و نگهداری قادر به مدیریت و ارتقای آن خواهد بود.
درخواست مهندسی معکوس
برای مشاوره و ثبت درخواست مهندسی معکوس تجهیزات الکترونیکی خود همین حالا با تیم ReverseTech(زیرمجموعه ایده تجهیز مهر) تماس بگیرید.
-
شماره شرکت: 44903590-021
-
مهندسی معکوس: 09014209488
- آدرس تهران ، کیلومتر 11 بزرگراه شهید لشگری، مرکز نوآوری پارس الکتریک واحد 8
