امروزه بسیاری از دستگاههای الکترونیکی پیشرفته از بردهای مدار چاپی چندلایه (Multilayer PCB) استفاده میکنند، زیرا این بردها توانایی پشتیبانی از سیستمهای پیچیده را دارند. فناوریهای پیشرفته کمک میکنند تا این بردها از چندین لایه عایق و مسی تشکیل شوند و عملکرد بهینه و قابلیت اطمینان بالا فراهم شود. در این بخش، ما تکنیکهای مختلف طراحی بردهای چندلایه را بررسی میکنیم که نقش حیاتی در فرآیند مهندسی معکوس بردهای چندلایه دارند. این تکنیکها شامل انتخاب تعداد لایهها، طراحی لایههای سیگنال، تغذیه و زمین، و همچنین مدیریت مسیرهای سیگنال هستند. مهندسی معکوس بردهای چندلایه به طراحان این امکان را میدهد تا با تحلیل دقیق، عملکرد بهینهتری از این بردها را بدست آورند و مشکلات طراحی را شبیهسازی و اصلاح کنند.
بردهای چندلایه چیست و چگونه کاربرد دارند؟
بردهای چندلایه، مدارهایی هستند که از چندین لایه مسی و عایق تشکیل شدهاند و در بسیاری از دستگاههای الکترونیکی پیشرفته استفاده میشوند.
"پروژههای پیچیده از بردهای چند لایه به دلیل مزایای مختلفی مانند افزایش تراکم مدار، کاهش نویز و بهبود عملکرد سیگنالها استفاده میکنند."
مهندسی معکوس بردهای چندلایه به فرایند تجزیه و تحلیل و بازسازی ساختار داخلی این بردها اشاره دارد که به طراحان این امکان را میدهد تا مشکلات طراحی را شبیهسازی و اصلاح کنند.
مهندسی معکوس بردهای چندلایه و اهمیت آنهادر صنعت
مهندسی معکوس بردهای چندلایه فرآیند پیچیدهای است که در آن ساختار داخلی یک برد چندلایه، از جمله لایههای مسی، عایقها، و اتصالات آن مورد تجزیه و تحلیل قرار میگیرد. هدف این فرآیند، استخراج نقشه شماتیک و مشخصات دقیق از برد الکترونیکی بدون دسترسی به طراحی اولیه است. این تکنیک بهویژه به طراحان کمک میکند تا در بازسازی بردهای معیوب یا شبیهسازی بردهای پیچیده برای اهداف بهینهسازی طراحی و شناسایی نقاط ضعف کاربرد داشته باشند. مهندسی معکوس بردهای چندلایه میتواند به طراحان کمک کند تا مشکلاتی مانند تداخل الکترومغناطیسی، نقصهای طراحی در مدیریت مسیر سیگنال، و مشکلات گرمایی را شبیهسازی و اصلاح کنند، که در نهایت باعث افزایش کارایی، پایداری، و کاهش هزینههای تولید میشود.
تکنیکهای طراحی بردهای چندلایه
تکنیکهای طراحی بردهای چندلایه شامل انتخاب تعداد لایهها، چیدمان صحیح قطعات، و مدیریت مسیرهای سیگنال برای کاهش نویز و افزایش کارایی است. این تکنیکها به طراحان کمک میکنند تا بردهایی با عملکرد بهینه و قابلیت اطمینان بالا طراحی کنند و از تداخلهای الکترومغناطیسی و مشکلات گرمایی جلوگیری کنند.

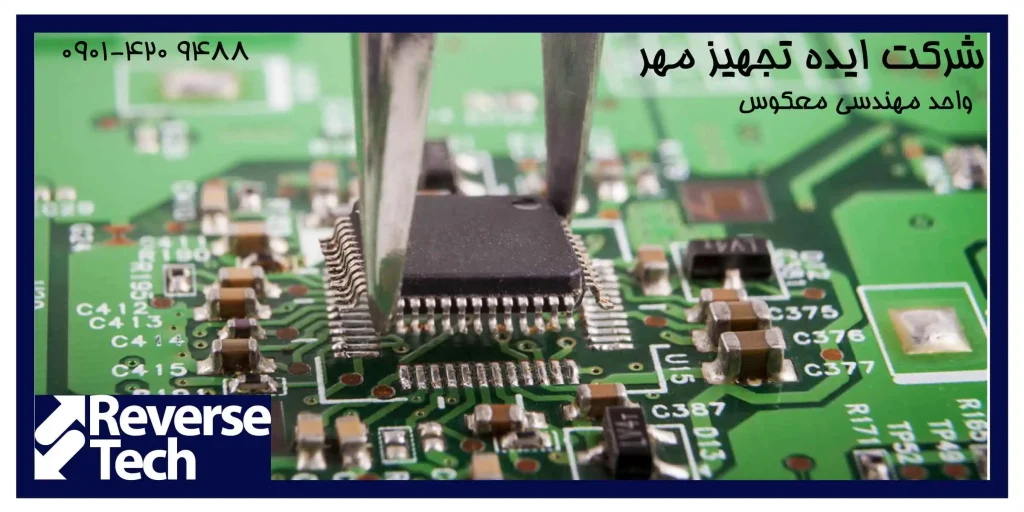

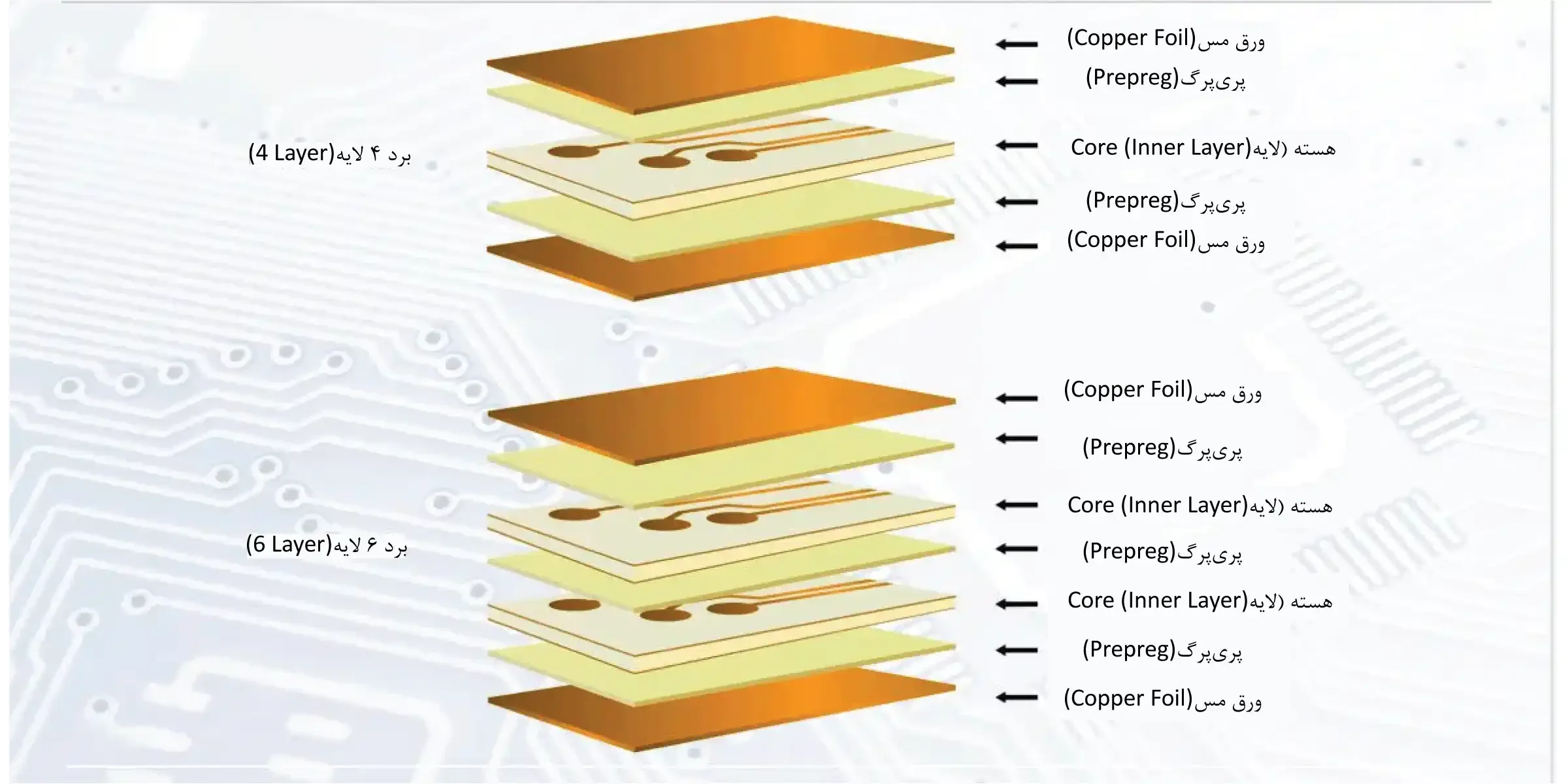

- انتخاب تعداد لایهها: تعداد لایهها بر اساس پیچیدگی مدار، تعداد اتصالات، و نیاز به لایههای زمین و تغذیه تعیین میشود و معمولاً بردهای 4، 6، 8، یا 10 لایه برای کاربردهای صنعتی و تجاری استفاده میشوند.
- انواع لایه ها : لایههای سیگنال برای عبور سیگنالهای داده و کنترل، لایههای تغذیه برای انتقال ولتاژ و جریان به قطعات و لایههای زمین برای کاهش نویز و افزایش پایداری مدار هستند.
- طراحی شماتیک دقیق: طراحی دقیق شماتیک مدار، اولین قدم در طراحی برد چندلایه است و تمامی اتصالات، قطعات و پینها باید بهدرستی تعریف شوند.
- چیدمان قطعات (Component Placement): قطعات بزرگ و حساس مانند پردازندهها و ماژولهای تغذیه باید در مرکز برد قرار گیرند و قطعات مرتبط نیز باید در نزدیک یک دیگر چیده شوند تا طول مسیرها کاهش یابد.
- مدیریت مسیرهای سیگنال (Signal Routing) : مسیرها را تا حد امکان باید کوتاه و مستقیم باشد و از منابع نویز دور نگه داشته شود. برای کاهش تداخل سیگنال نیز از قوانین طراحی Differential Pair برای مسیرهای داده استفاده کنید.
- استفاده از لایههای زمین و تغذیه : لایه زمینی را در نزدیکی مسیرهای سیگنال قرار دهید تا نویز کاهش یابد. لایه های تغذیه اما باید به صورت گسترده طراحی شود تا افت ولتاژ کاهش یابد.
- کاهش تداخل الکترومغناطیسی (EMI) : برای این کار از لایههای زمین و تغذیه بهعنوان شیلد برای کاهش EMI استفاده میشود. همچنین قرار دادن مسیرهای موازی برای سیگنالهای با فرکانس بالا نیز موثر است.
- مدیریت گرما (Thermal Management): استفاده از هیتسینک یا پدهای حرارتی برای قطعات پرمصرف و طراحی مسیرهای پهن برای انتقال جریان بیشتر و کاهش دمای برد.
- تست و شبیهسازی : استفاده از نرمافزارهای شبیهسازی مانند Altium Designer یا Ansys برای تحلیل عملکرد برد. همچنین شبیهسازی سیگنالهای فرکانس بالا و بررسی افت ولتاژ و نویز.
- رعایت قوانین طراحی (Design Rules): رعایت حداقل فاصله بین مسیرها و قطعات، تنظیم عرض مسیرها بر اساس جریان عبوری و استفاده از استانداردهای طراحی مانند IPC-2221.
مهندسی معکوس بردهای چندلایه چه کاربردهایی دارد؟
بازسازی طراحیهای معیوب یا قدیمی : هنگامی که یک برد چندلایه قدیمی یا معیوب است و اطلاعات یا نقشه طراحی آن در دسترس نیست، مهندسی معکوس به بازسازی و بازتولید طراحی آن کمک میکند. این کار بهویژه زمانی مفید است که بخواهیم قطعهای را تعمیر یا دوباره تولید کنیم اما از نقشه اصلی خبری نباشد.
شبیهسازی عملکرد بردهای پیچیده: در مهندسی معکوس، میتوان عملکرد بردهای چندلایه را شبیهسازی کرده و مشکلات احتمالی مانند تداخل سیگنالها، نویز الکترومغناطیسی (EMI)، و مشکلات گرمایی را شناسایی کرد. این شبیهسازیها کمک میکند تا عملکرد برد در شرایط مختلف بهینه شود.
تحلیل رقابتی و کپیبرداری از طراحیهای موفق: برخی شرکتها برای تحلیل طراحیهای رقبا یا کسب اطلاعات فنی از محصولات مشابه موجود در بازار، از مهندسی معکوس استفاده میکنند. این کار به آنها کمک میکند تا ویژگیها و تکنیکهای بهکار رفته در طراحی رقبا را شبیهسازی کرده و در محصولات خود استفاده کنند.
بهینهسازی و اصلاح طراحیها: مهندسی معکوس میتواند به طراحان این امکان را بدهد که مشکلات موجود در طراحیهای بردهای چندلایه را شناسایی و اصلاح کنند. این کار شامل کاهش تداخل الکترومغناطیسی، بهبود عملکرد سیگنال، و بهینهسازی مسیرهای سیگنال است.
بازتولید قطعات نایاب: زمانی که قطعاتی که در طراحی برد استفاده شدهاند دیگر در دسترس نباشند (مثلاً قطعات قدیمی که دیگر تولید نمیشوند)، مهندسی معکوس به تولید مجدد این قطعات یا بردها کمک میکند.
بازارهای بومیسازی و تطبیق محصولات: مهندسی معکوس میتواند به شرکتها کمک کند تا محصولات خارجی را به نیازهای بازار بومی تطبیق دهند. بهعنوان مثال، طراحی بردهایی با قابلیتهای خاص برای بازارهای خاص یا تغییراتی برای هماهنگی با استانداردهای محلی.
پشتیبانی از تعمیر و نگهداری: مهندسی معکوس بهویژه برای تعمیر و نگهداری بردهای الکترونیکی کاربرد دارد. در صورتی که اطلاعات فنی یک برد بهطور کامل موجود نباشد، مهندسی معکوس میتواند به شبیهسازی نقشههای آن کمک کند و روند تعمیرات و نگهداری را تسهیل نماید.
فرآیند مهندسی معکوس بردهای چندلایه
فرآیند مهندسی معکوس بردهای چندلایه شامل مراحل مختلفی است که با هدف شبیهسازی و بازسازی طراحیهای پیچیده انجام میشود. این فرآیند به طراحان کمک میکند تا ساختار داخلی بردهای چندلایه را بدون دسترسی به نقشههای اصلی تجزیه و تحلیل کنند. مراحل اصلی فرآیند مهندسی معکوس به شرح زیر است:
تحلیل ساختار برد
در این مرحله، ساختار فیزیکی برد بررسی میشود تا لایههای مختلف آن شناسایی شوند. این شامل تحلیل لایههای مسی، عایقها و اتصالات است.
استخراج نقشه شماتیک
طراحی دقیق اتصالات و پینها شبیهسازی میشود تا نقشهای از مدار بدون دسترسی به طراحی اصلی ایجاد شود. این نقشه باید تمام اتصالات و ساختار مدار را بازسازی کند.
شبیهسازی لایهها
پس از استخراج نقشه شماتیک، لایهها و اتصالات مختلف بررسی و شبیهسازی میشوند تا عملکرد و رفتار آنها در شرایط مختلف ارزیابی گردد. این مرحله به شناسایی مشکلاتی همچون نویز و تداخل الکترومغناطیسی کمک میکند.
استفاده از ابزارهای پیشرفته
نرمافزارهای CAD مانند Altium Designer، KiCad ،Eagle، و OrCAD ابزارهای سختافزاری مانند میکروسکوپهای دیجیتال و مولتیمتر برای اندازهگیری، نرمافزارهای شبیهسازی سیگنال مانند Ansys یا HyperLynx برای شبیهسازی سیگنالهای فرکانس بالا، نرمافزارهای تحلیل حرارتی مانند Flotherm برای مدیریت گرما، اسکنرهای 3D، دستگاههای اشعه ایکس برای تحلیل دقیق لایهها و اتصالات استفاده میشوند.
تحلیل و شبیهسازی عملکرد
شبیهسازیهایی برای بررسی مشکلات عملکردی مانند افت ولتاژ، تداخل سیگنال و مسائل گرمایی انجام میشود تا نقاط ضعف شناسایی و بهبود یابند.
بهینهسازی و اصلاح طراحی
پس از شبیهسازی و تحلیل، اصلاحات لازم در طراحی انجام میشود تا عملکرد سیستم بهبود یابد. این اصلاحات میتواند شامل بهینهسازی مسیرهای سیگنال، بهبود سیستم تغذیه و کاهش تداخلهای الکترومغناطیسی باشد.
مهندسی معکوس بردهای چندلایه به طراحان این امکان را میدهد که بردهای پیچیدهتری با کارایی بهبود یافته طراحی کنند و مشکلات طراحی را شبیهسازی و اصلاح کنند
