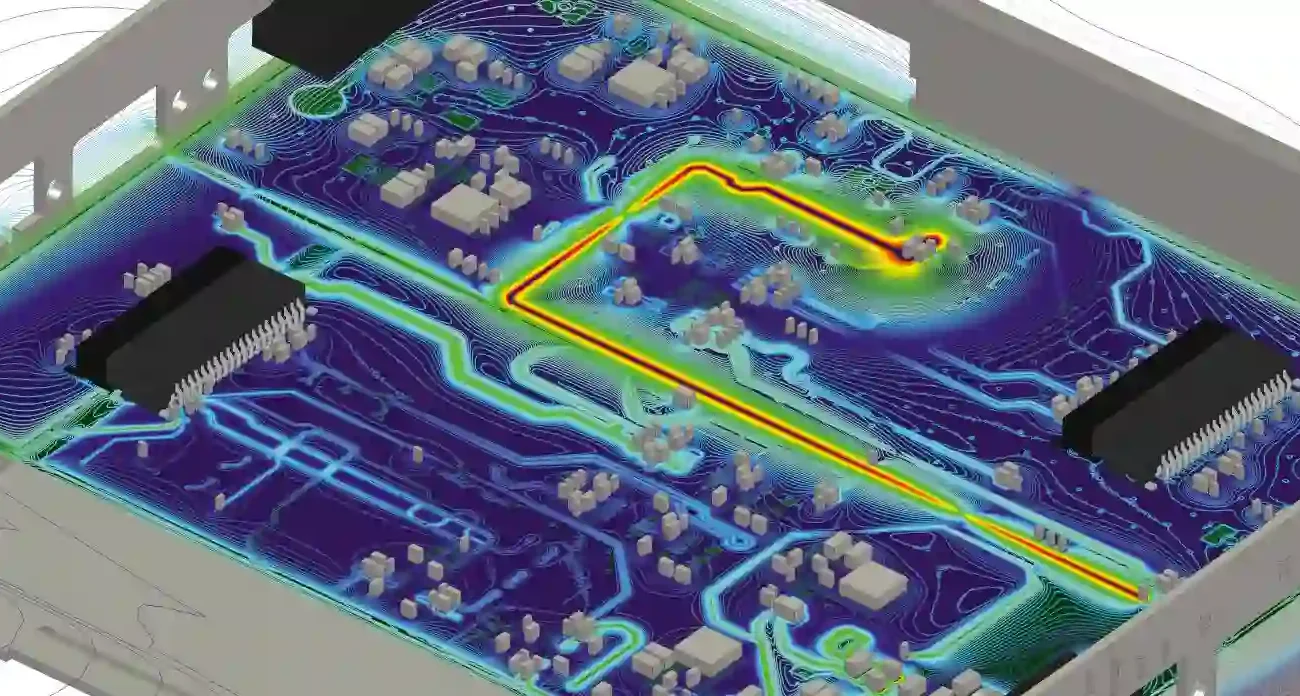

در دنیای امروز، طراحی EMI/EMC برای تولید مدارهای الکترونیکی و تابلوهای برق اهمیت زیادی پیدا کرده است. تداخل الکترومغناطیسی (EMI) و سازگاری الکترومغناطیسی (EMC) دو واژه کلیدی در صنعت الکترونیک هستند که بر عملکرد و ایمنی دستگاه‌ها تأثیر می‌گذارند. در این مقاله، به بررسی اصول طراحی EMI/EMC در مدارهای الکترونیکی و پنل‌های برق پرداخته‌ایم و روش‌های مؤثر برای کاهش اثرات تداخل و بهبود سازگاری الکترومغناطیسی را معرفی خواهیم کرد.

EMI و EMC چیست؟

EMI (Electromagnetic Interference) یا تداخل الکترومغناطیسی به معنی تولید امواج الکترومغناطیسی ناخواسته است که می‌تواند باعث اختلال در عملکرد دستگاه‌های الکترونیکی شود. این تداخل ممکن است از منابع مختلفی مانند موتورهای الکتریکی، دستگاه‌های مخابراتی یا حتی وسایل خانگی ایجاد شود و سیگنال‌های الکترونیکی را مختل کند.

EMC (Electromagnetic Compatibility) به این معنی است که یک دستگاه یا سیستم به‌گونه‌ای طراحی شده باشد که بدون ایجاد اختلال برای دستگاه‌های دیگر، در محیط‌های پر از تداخل الکترومغناطیسی به‌درستی کار کند. به‌عبارت دیگر، EMC یعنی دستگاه بتواند در محیط‌های شلوغ و با امواج الکترومغناطیسی زیاد، عملکرد مطلوب خود را حفظ کند.

اهمیت طراحی EMI/EMC در مدارهای الکترونیکی

طراحی مناسب EMI/EMC نه تنها به کاهش نویز و تداخل الکترومغناطیسی کمک می‌کند، بلکه باعث بهبود عملکرد دستگاه‌های الکترونیکی و افزایش ایمنی سیستم‌ها در محیط‌های صنعتی می‌شود. محیط‌های صنعتی معمولاً به دلیل وجود موتورهای الکتریکی و خطوط برق با ولتاژ بالا، نویز زیادی تولید می‌کنند. بدون طراحی مناسب، این نویز می‌تواند عملکرد سیستم‌های حساس مانند سنسورها و میکروکنترلرها را مختل کند.

روش‌های کاهش اثرات EMI در طراحی مدارهای الکترونیکی

برای کاهش اثرات تداخل الکترومغناطیسی (EMI) در طراحی مدارهای الکترونیکی، باید از تکنیک‌ها و روش‌های مختلفی استفاده کرد که به کاهش انتشار نویز و جلوگیری از تأثیر آن بر عملکرد مدارها کمک می‌کند. این روش‌ها شامل فیلترگذاری، طراحی مناسب مسیرها، استفاده از مواد خاص و دیگر تدابیر فنی است.

استفاده از فیلترهای EMI

یکی از روش‌های اصلی برای کاهش اثرات تداخل الکترومغناطیسی، استفاده از فیلترهای EMI است. این فیلترها می‌توانند سیگنال‌های نویز را از سیگنال‌های مفید جدا کنند و از انتشار امواج الکترومغناطیسی ناخواسته جلوگیری کنند. فیلترها به‌طور خاص در مدارهای ورودی و خروجی استفاده می‌شوند.

• استفاده از فیلترهای LC و RC: کاهش نویز در مسیرهای تغذیه و سیگنال‌های حساس.
• افزودن فیلتر EMI در ورودی تغذیه: بهبود کیفیت توان و جلوگیری از ورود نویز خارجی.
• استفاده از چوک‌های فرکانس بالا: برای کاهش نویز هدایت‌شده در مسیرهای قدرت و سیگنال.

طراحی مناسب زمین (Grounding)

زمین‌گذاری یکی از اصول اساسی در طراحی EMC است. استفاده از صفحات زمین مناسب و جدا کردن زمین‌های آنالوگ و دیجیتال از یکدیگر می‌تواند تأثیر زیادی در کاهش اثرات نویز و بهبود سازگاری الکترومغناطیسی داشته باشد. علاوه بر این، سیستم‌های ارتینگ مناسب می‌توانند از انتشار امواج فرکانس بالا جلوگیری کنند.

• ایجاد زمین ستاره‌ای (Star Grounding): کاهش جریان‌های حلقه‌ای که موجب ایجاد نویز می‌شوند.
• استفاده از خازن‌های بای‌پس (Decoupling Capacitors): فیلتر کردن نویزهای فرکانس بالا در مسیرهای تغذیه.
• مدیریت بازگشت جریان زمین (Return Path Management): جلوگیری از ایجاد حلقه‌های بزرگ که به عنوان آنتن‌های ناخواسته عمل می‌کنند.

استفاده از مواد رسانا

برای کاهش اثرات EMI در پنل‌های الکترونیکی، باید از مواد رسانا در طراحی تابلوهای برق و اجزای داخلی آن استفاده کرد. مواد غیر رسانا می‌توانند باعث ایجاد اثرات امپدانس شوند که به انتشار EMI کمک می‌کنند.

مدیریت مسیرهای سیگنال

یکی از راه‌های موثر برای کاهش تداخل EMI، مدیریت مسیرهای سیگنال است. مسیرهای سیگنال باید به‌گونه‌ای طراحی شوند که از طول زیاد و تقاطع با کابل‌های برق اجتناب شود. همچنین باید سیگنال‌های حساس از سیگنال‌های برق و موتورهای الکتریکی جدا نگه داشته شوند.

• مدیریت نرخ تغییرات سیگنال (Edge Rate Control): کاهش EMI با کنترل شیب تغییرات ولتاژ.
• استفاده از مقاومت‌های سری در خطوط سیگنال‌های پرسرعت: کاهش بازتاب و نویز ناشی از امواج ایستاده.
• استفاده از فرکانس‌های ساعت بهینه: انتخاب فرکانس‌هایی که باعث حداقل تداخل در سایر بخش‌های مدار شوند.
آشنایی بیشتر: خدمات طراحی بردهای الکترونیکی

استفاده از محفظه‌های فلزی

برای جلوگیری از انتشار EMI، می‌توان از محفظه‌های فلزی برای جدا کردن قطعات الکترونیکی حساس از منابع تداخل استفاده کرد. این محفظه‌ها به‌عنوان یک قفس فارادی عمل می‌کنند که امواج الکترومغناطیسی را جذب و مسدود می‌کند.

• استفاده از شیلدهای فلزی: پوشش دادن بخش‌های حساس مدار برای جلوگیری از انتشار نویز.
• ایزوله کردن مدارهای آنالوگ و دیجیتال: جلوگیری از انتقال نویز بین بخش‌های مختلف مدار.
• استفاده از ترانسفورماتورهای ایزوله‌کننده: برای حذف نویز در مسیرهای تغذیه و سیگنال‌های ارتباطی.

طراحی پنل‌های سازگار با EMC

در طراحی پنل‌های برق، رعایت اصول EMC می‌تواند از تداخلات الکترومغناطیسی جلوگیری کند و عملکرد سیستم‌های الکترونیکی را در محیط‌های نویزی بهینه‌سازی کند. ویژگی‌های زیر باید در طراحی پنل‌های برق سازگار با EMC در نظر گرفته شوند:

استفاده از مواد رسانا در ساخت پنل‌ها

استفاده از مواد رسانا برای ساخت بدنه پنل و اجزای داخلی آن، تأثیرات تداخل الکترومغناطیسی را کاهش می‌دهد. در طراحی پنل‌ها باید توجه ویژه‌ای به پارتیشن‌های داخلی و درب‌های پنل شود تا این اجزا نیز از مواد رسانا ساخته شوند.

قرار دادن اجزای حساس به‌طور جداگانه

اجزای الکترونیکی که ممکن است تداخل EMI تولید کنند یا از آن تأثیر بپذیرند باید به‌طور جداگانه نصب شوند. اگر این اجزا از یکدیگر فاصله کافی ندارند، باید از محفظه فلزی جداگانه استفاده شود.

استفاده از کابل‌های محافظ

برای سیگنال‌های آنالوگ حساس، استفاده از کابل‌های محافظ مانند کابل‌های بافته شده یا پوشش‌دار بسیار مفید است. این کابل‌ها از دریافت تداخل EMI جلوگیری کرده و سیگنال‌های اصلی را حفظ می‌کنند.

طراحی سیستم ارتینگ مناسب

یک سیستم ارتینگ مناسب برای کاهش اثرات EMI ضروری است. این سیستم باید به‌طور مناسب در کل پنل برق طراحی شود و قطعات کوچک و جداگانه باید به ترمینال‌های زمین متصل شوند.

نتایج حاصل از به‌کارگیری روش‌های کاهش EMI

در نهایت، طراحی EMI/EMC بخش ضروری هر سیستم الکترونیکی است که به کاهش تداخل الکترومغناطیسی و بهبود عملکرد دستگاه‌ها کمک می‌کند. با رعایت اصول طراحی مناسب، استفاده از فیلترها، مواد رسانا و سیستم‌های ارتینگ، می‌توان از اثرات منفی EMI جلوگیری کرد و سازگاری الکترومغناطیسی سیستم را بهبود بخشید. این طراحی‌ها نه تنها در محیط‌های صنعتی بلکه در هر محیطی که دستگاه‌های الکترونیکی در آن استفاده می‌شوند، اهمیت دارند.
